写在开头

如今要谈起装机选哪家平台,相信大部分玩家都会毫不犹豫地喊出那句“AMD YES”,这很大程度上要归功于AMD 9000系列处理器的成功。而在主板选择方面,AMD也推出了不少新主板,高端的X870系列虽然各方面都很强悍,但是高昂的价格摆在面前,显然也不是主流玩家的选择。因此,全新的B850主板自然成为了许多追新玩家的首选目标。

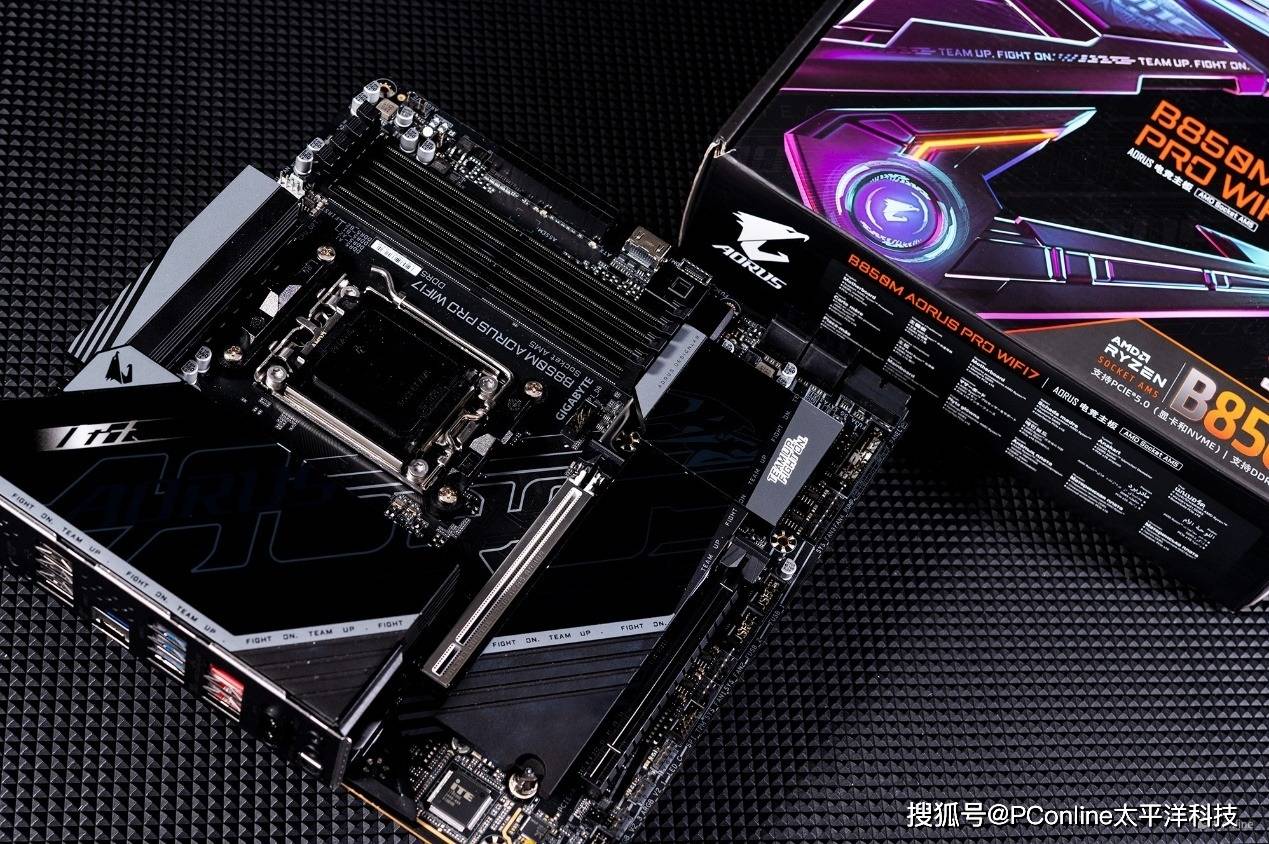

而在众多B850主板中,技嘉B850M AORUS PRO WIFI7电竞雕主板凭借其出色的性能表现和堆料级的配置,吸引了不少玩家的目光。这款主板不仅完美支持AMD Ryzen 9000系列处理器,还融入了Wi-Fi 7高速无线网络、PCIe 5.0扩展以及DIY友好的设计理念,为玩家打造了一个兼顾性能与未来扩展性的理想平台。无论是硬核游戏玩家还是专业内容创作者,技嘉B850M AORUS PRO WIFI7都能带来令人满意的装机体验。

AMD B850芯片组

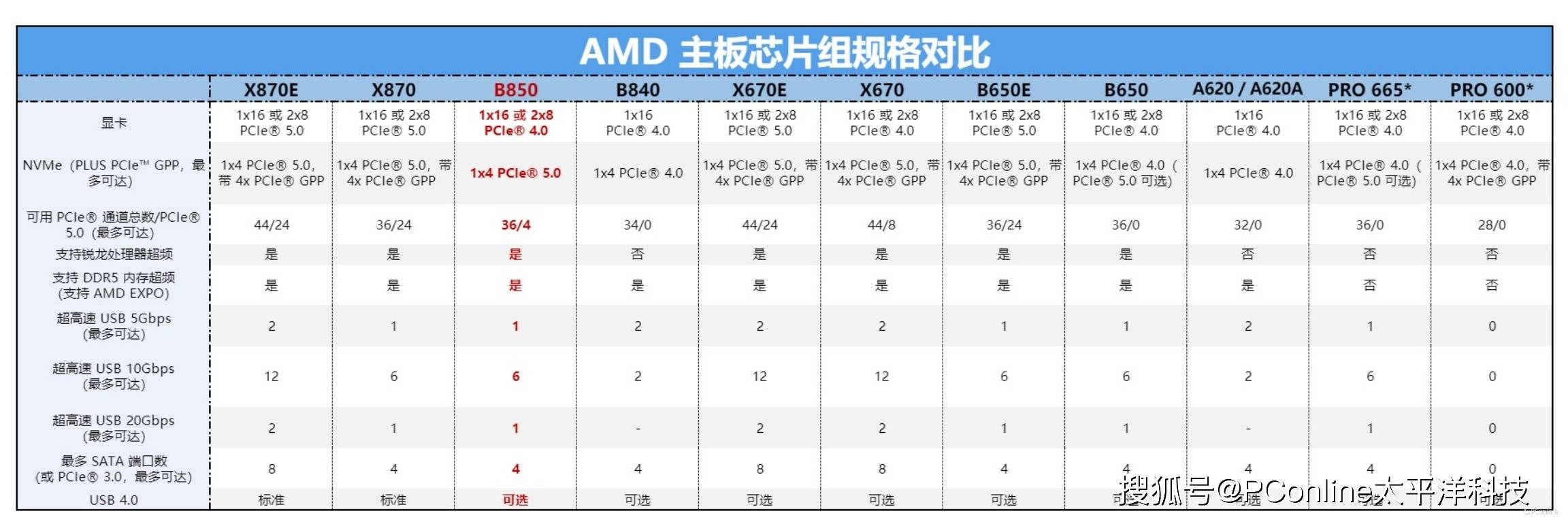

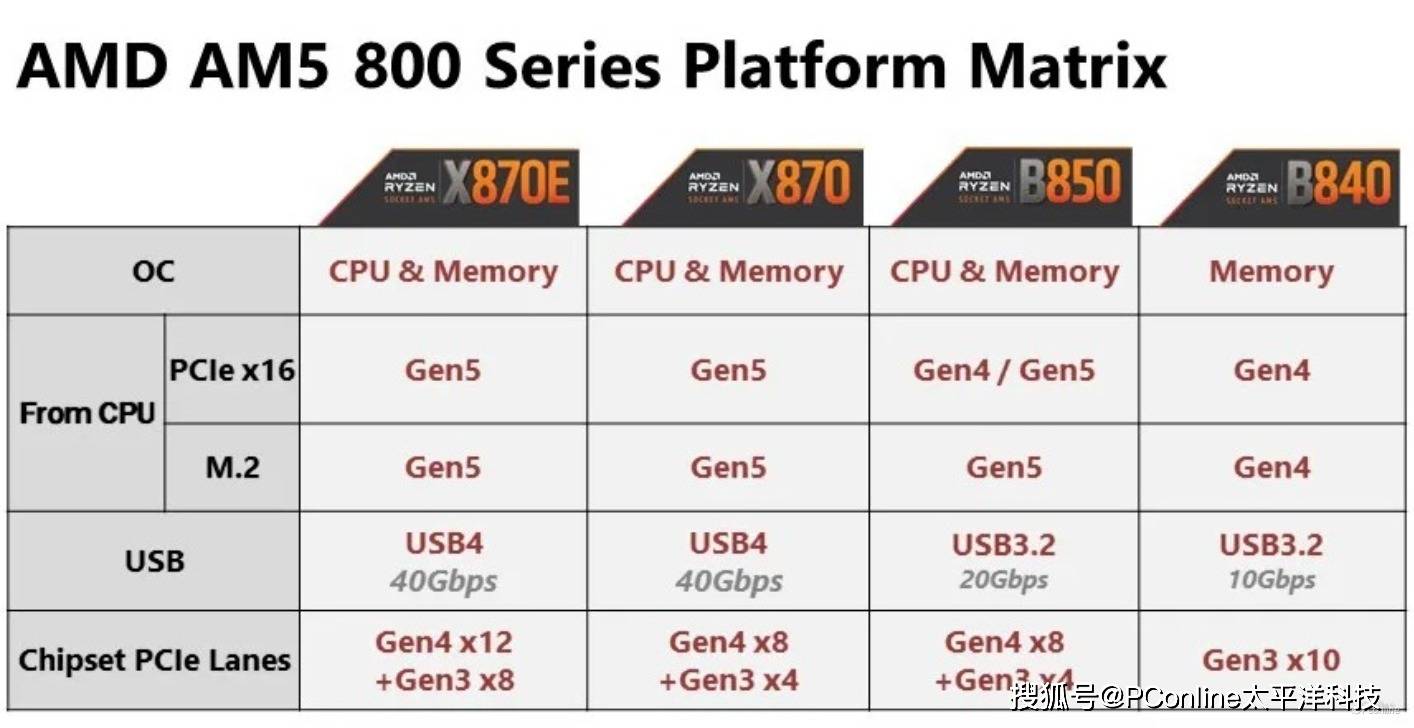

测试之前,我们先来看看新的B850主板芯片组详细规格。作为一款主流级别的芯片组,AMD B850的规格无疑能够充分满足大多数用户的需求:1.它支持处理器与内存的超频;2.PCIe插槽与M.2固态硬盘插槽均支持最新的PCIe 5.0规范;3.原生提供USB 3.2 Gen2 x2 20Gbps接口;4.芯片组内置8条PCIe 4.0通道与4条PCIe 3.0通道。配合其合理的价格,主板制造商能够打造出性价比高、扩展性能出色的千元级别主板。

与之前的AMD B650芯片组相比,AMD B850的主要区别在于新增了PCIe 5.0 x4 NVMe M.2通道,这使得主板能够支持PCIe 5.0 M.2固态硬盘。相比之下,AMD B650主板是否配备此通道,则完全取决于主板制造商的选择。

外观赏析

首先技嘉B850M电竞雕的外包装与过往的类似,采用了黑色与橙色进行搭配,正面是巨大的雕LOGO,并且融合了电竞与RGB元素,不仅吸睛,还非常契合电竞雕这个名字。

右下角则是AMD B850芯片组的标识,并且下方还写上了PCIE 5.0 Ready,这也表面这款主板支持最新的PCIe 5.0接口。

包装背面就相对比较简单了,主要是这款主板的详细规格参数以及部分卖点,方便玩家提前了解。

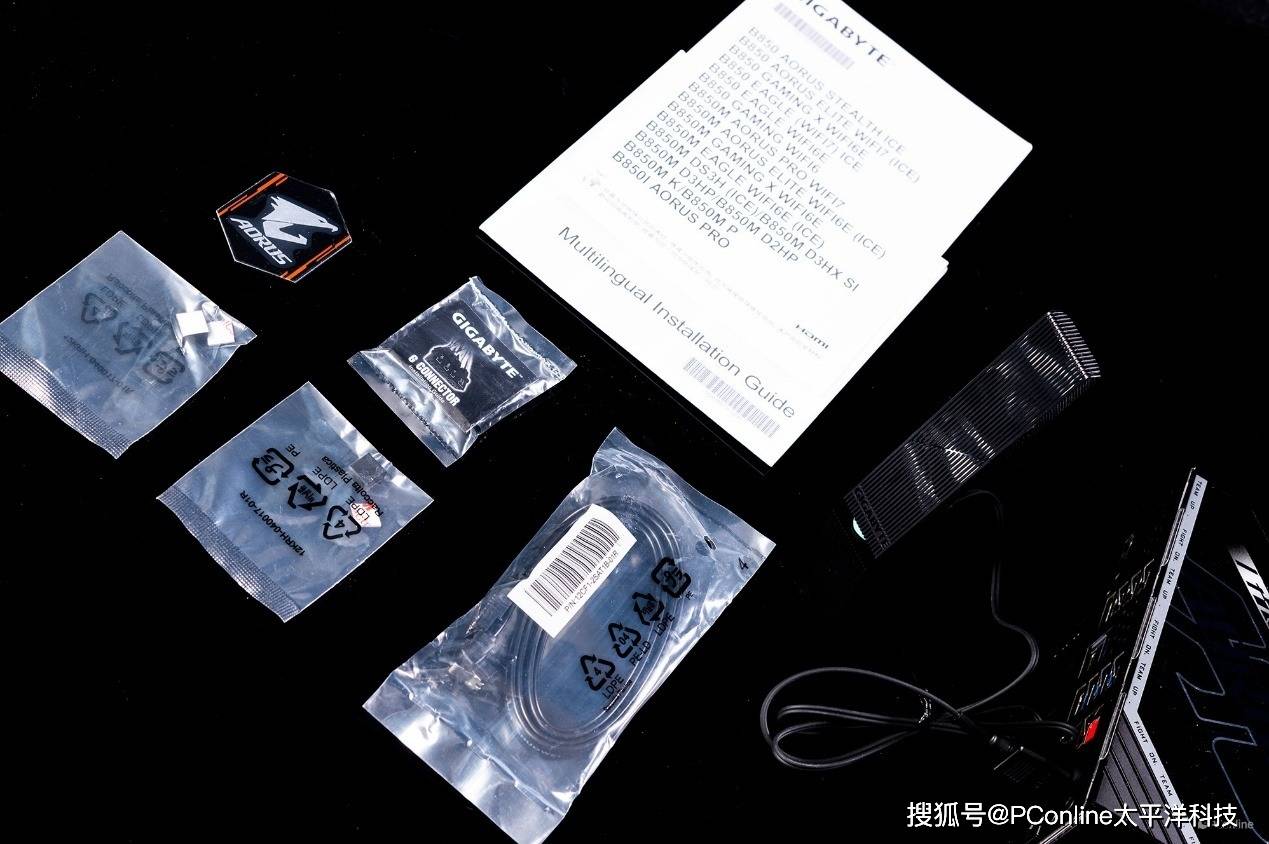

包装内部除了主板本体以外,还有丰富的配件,包括2根SATA硬盘数据线、2套泡棉垫片、1个机箱开机插针集线器、1个黑色磁吸式鲨鱼鳍WIFI天线、1个印有技嘉AORUS浮雕LOGO的金属装饰片以及使用说明书等。

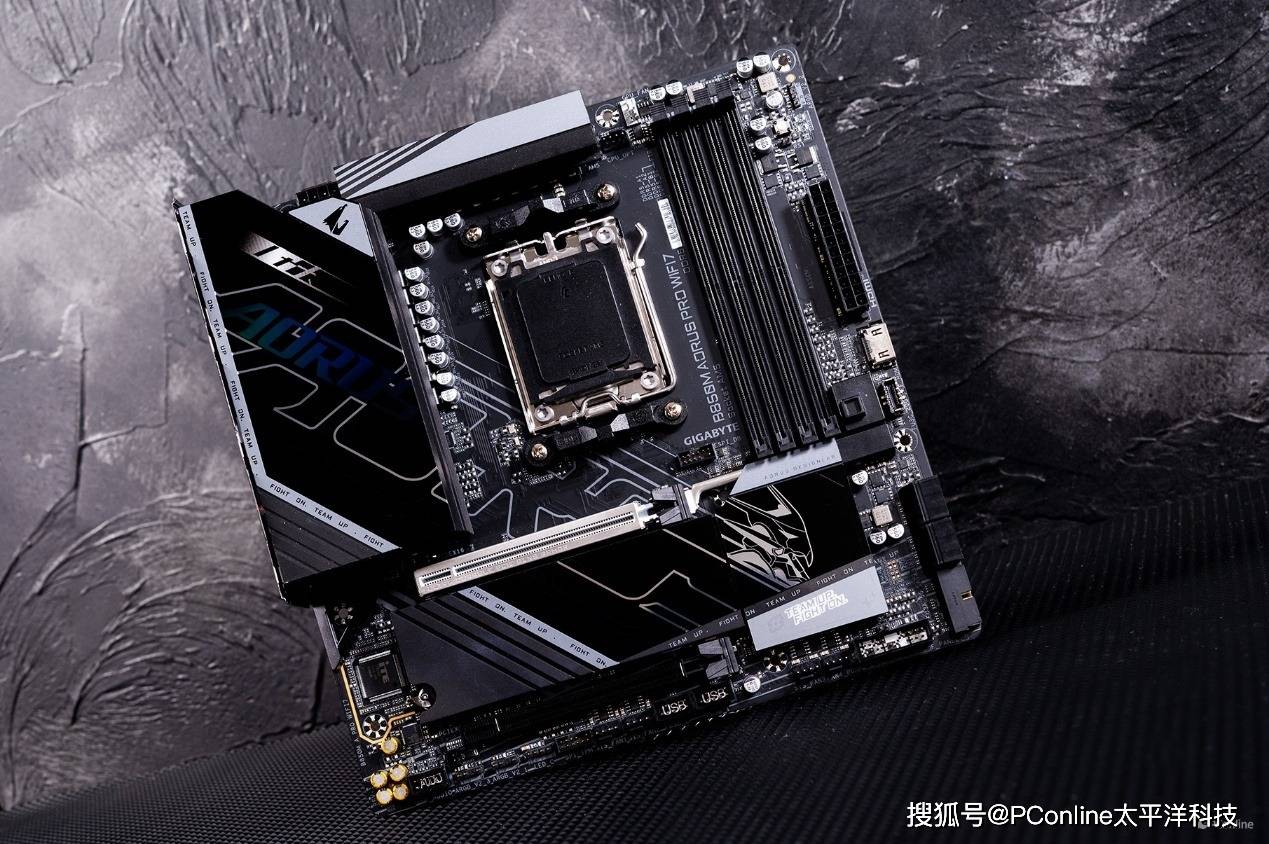

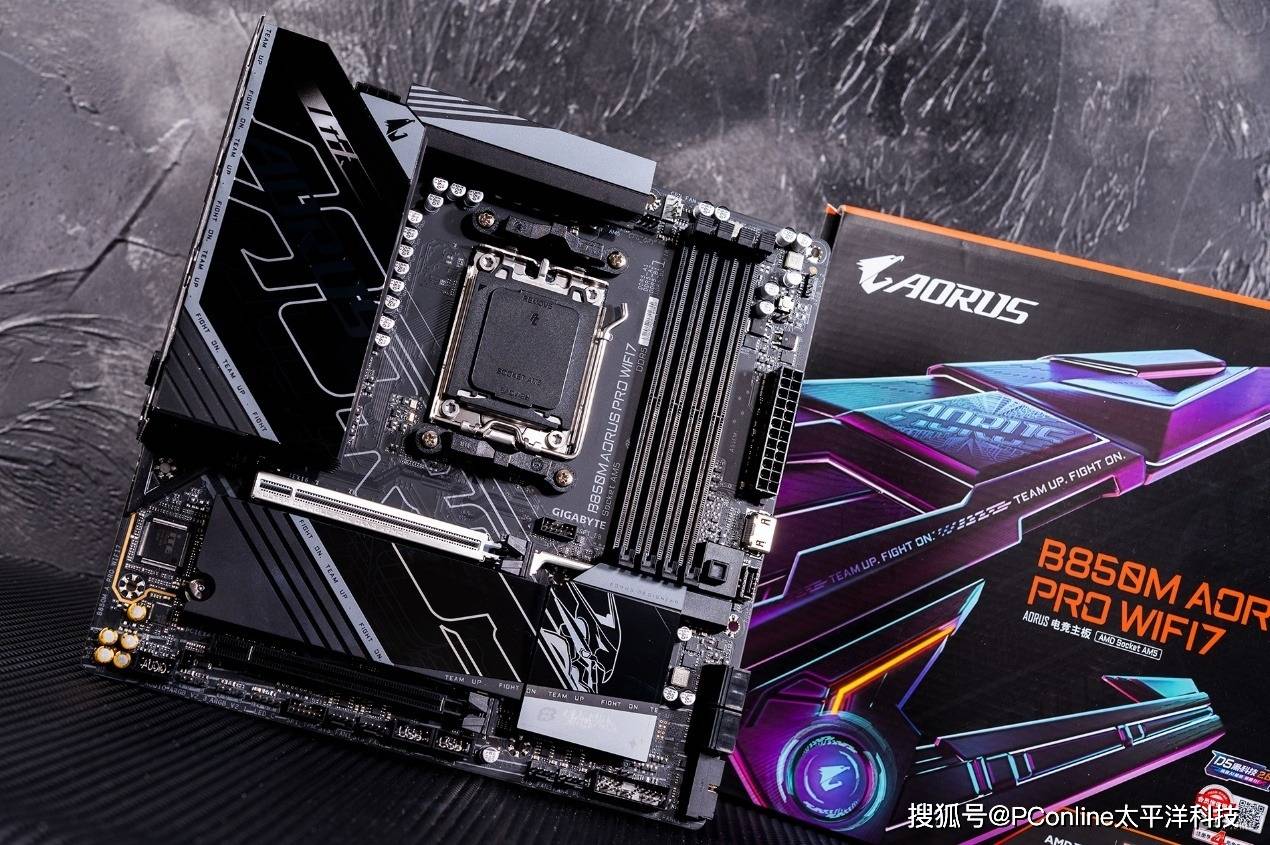

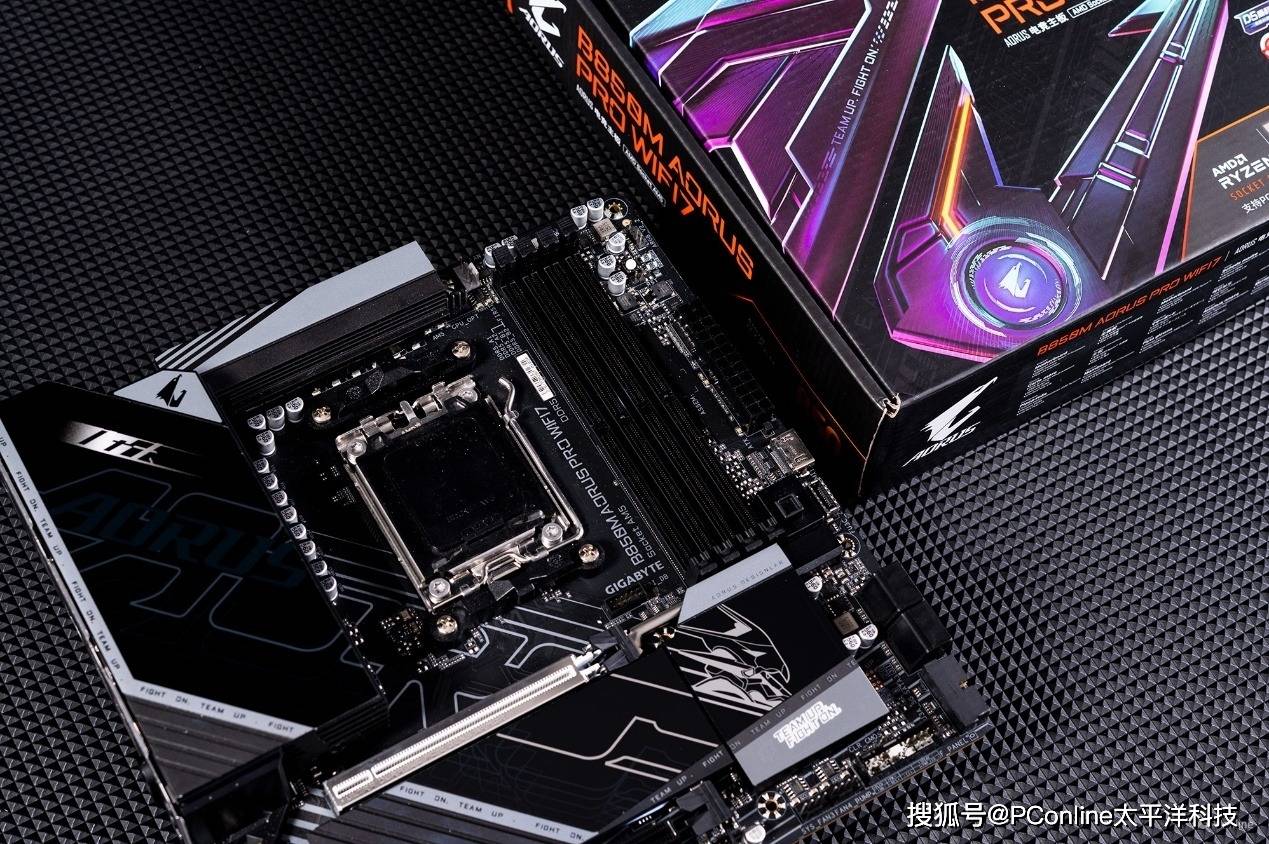

再来看看主板本身,技嘉B850M电竞雕主板采用紧凑设计,但版型依旧是 M-ATX,三围尺寸为24.4cm×24.4cm,对于小机箱的兼容性更好。

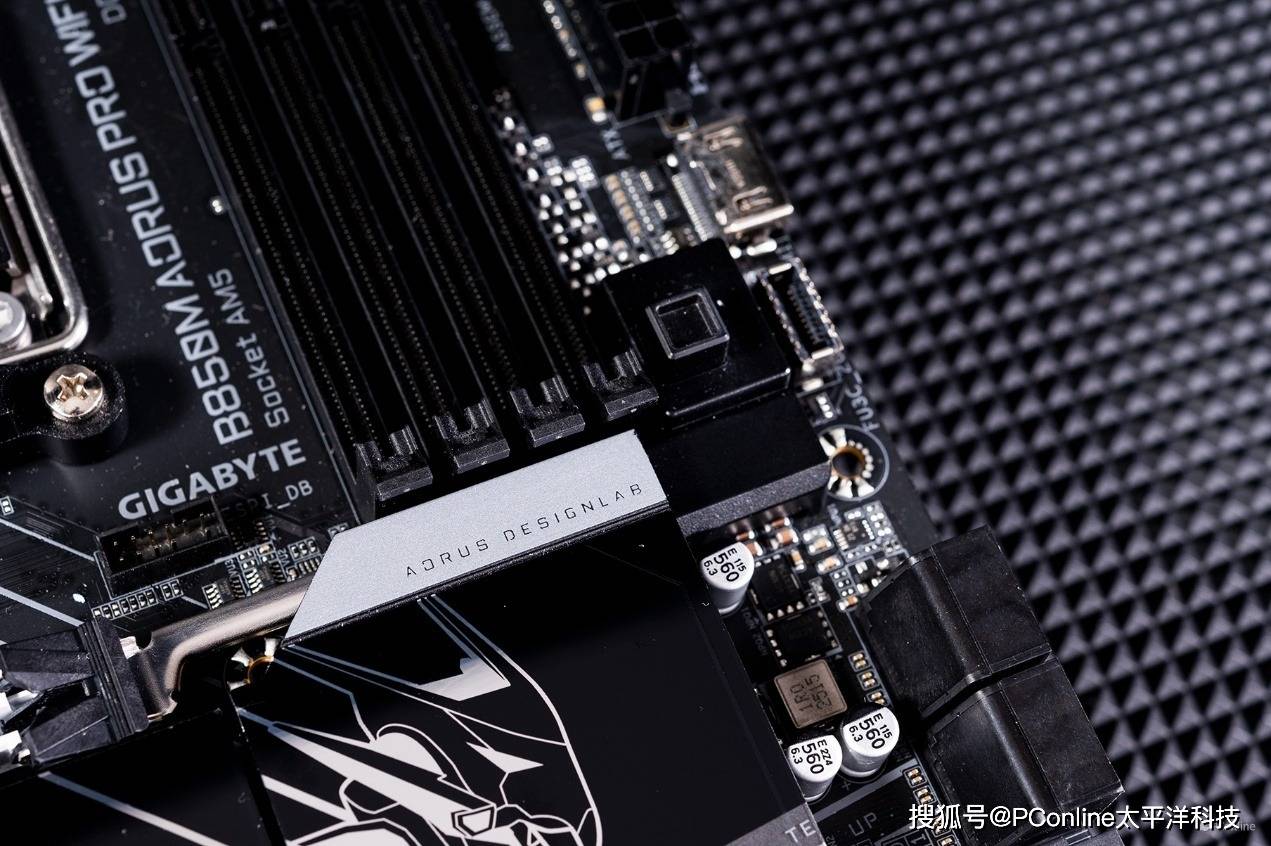

设计语言上,技嘉B850M电竞雕整体采用黑色涂装,在散热装甲部分则辅以亮灰色与白色的图案进行装饰,质感出众的同时,电竞风格拉满。

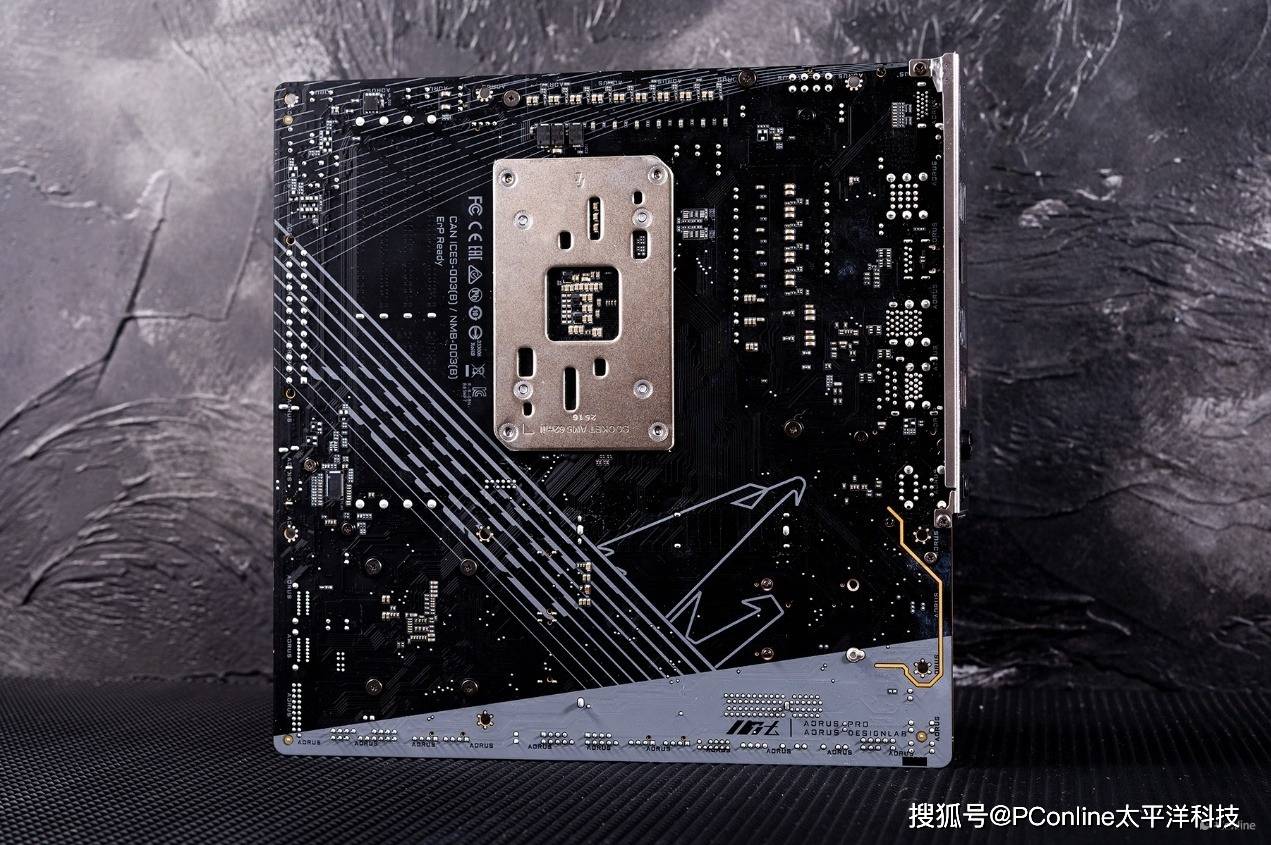

主板背面同样是黑色与灰色相间的设计,并且技嘉还在上面加入了标志性的雕头LOGO以及斜切纹理,让整块主板更显硬核霸气。8层低损耗PCB的应用也让这款主板有了更好的电气性能。

Socket AM5接口

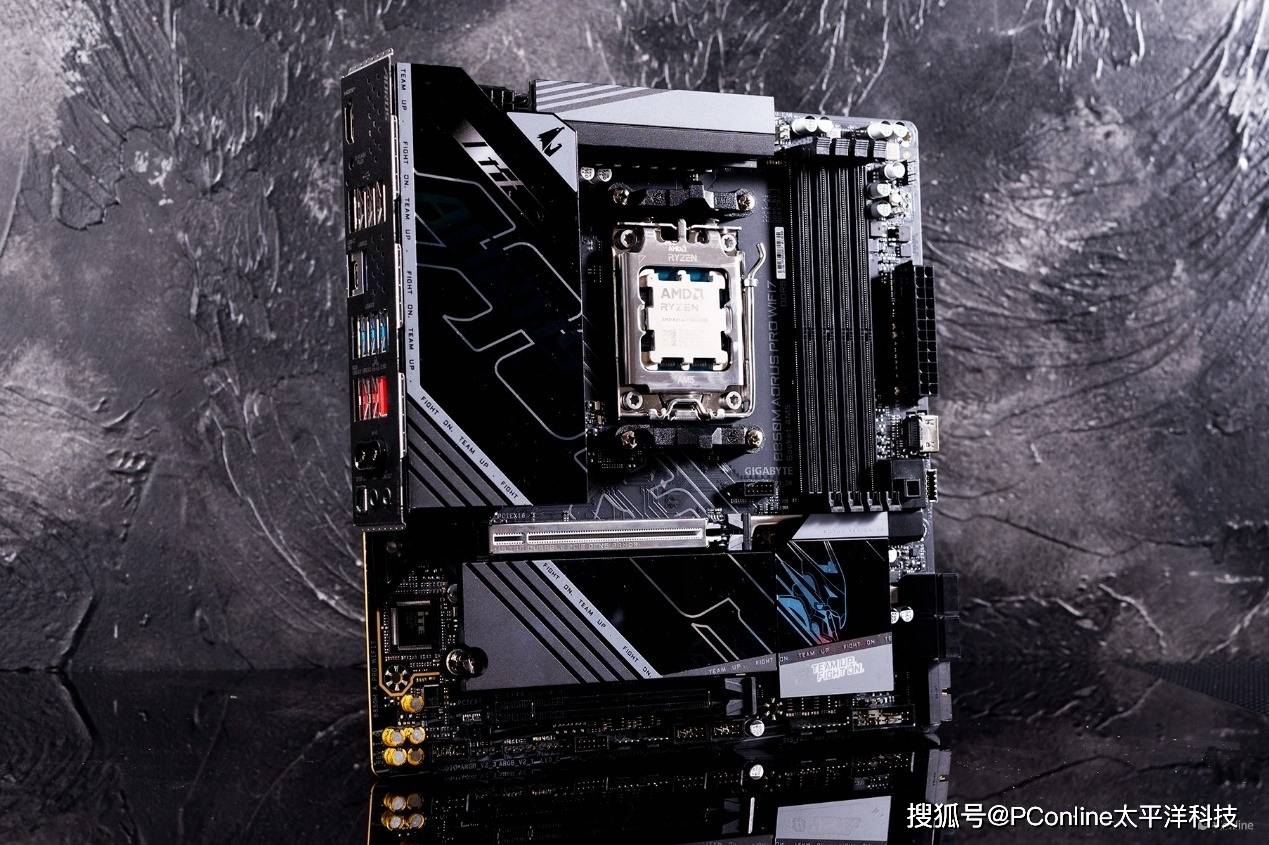

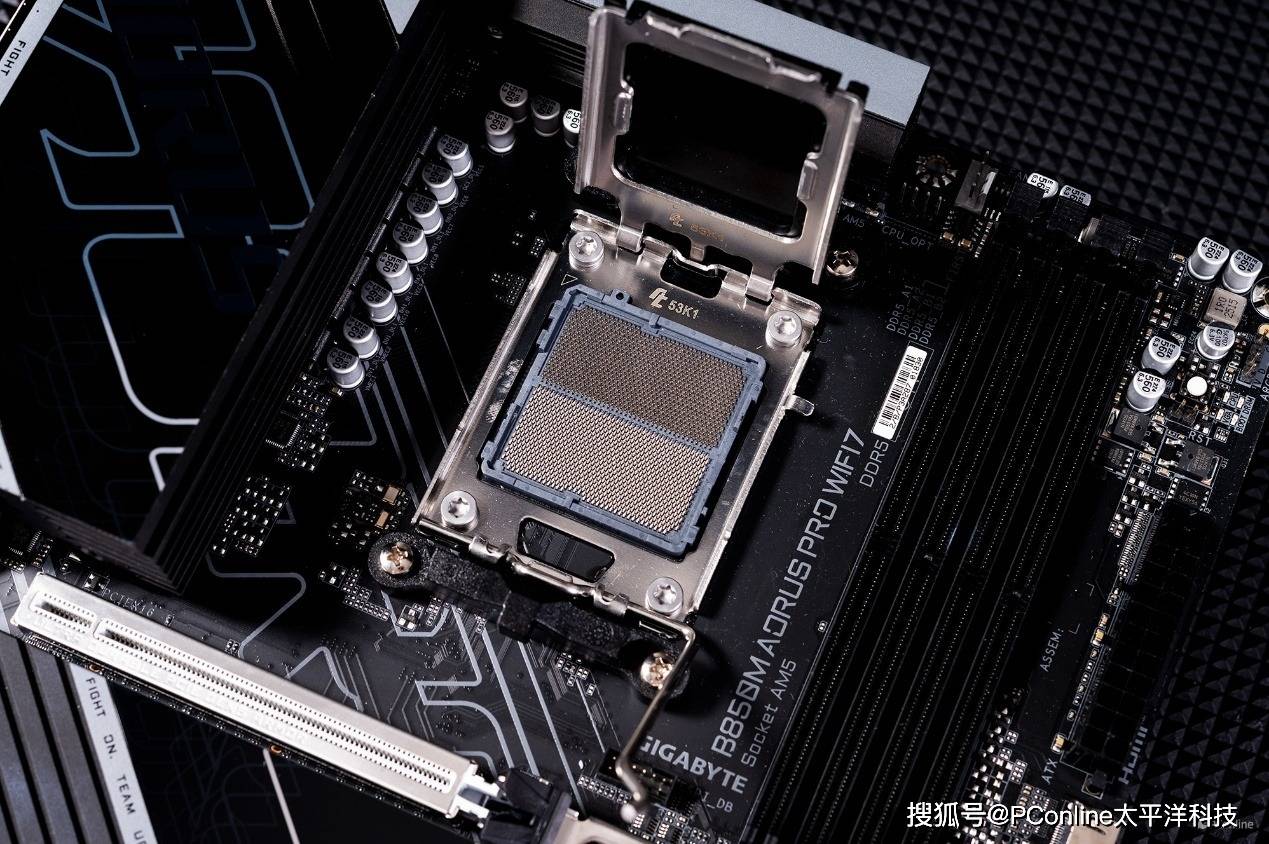

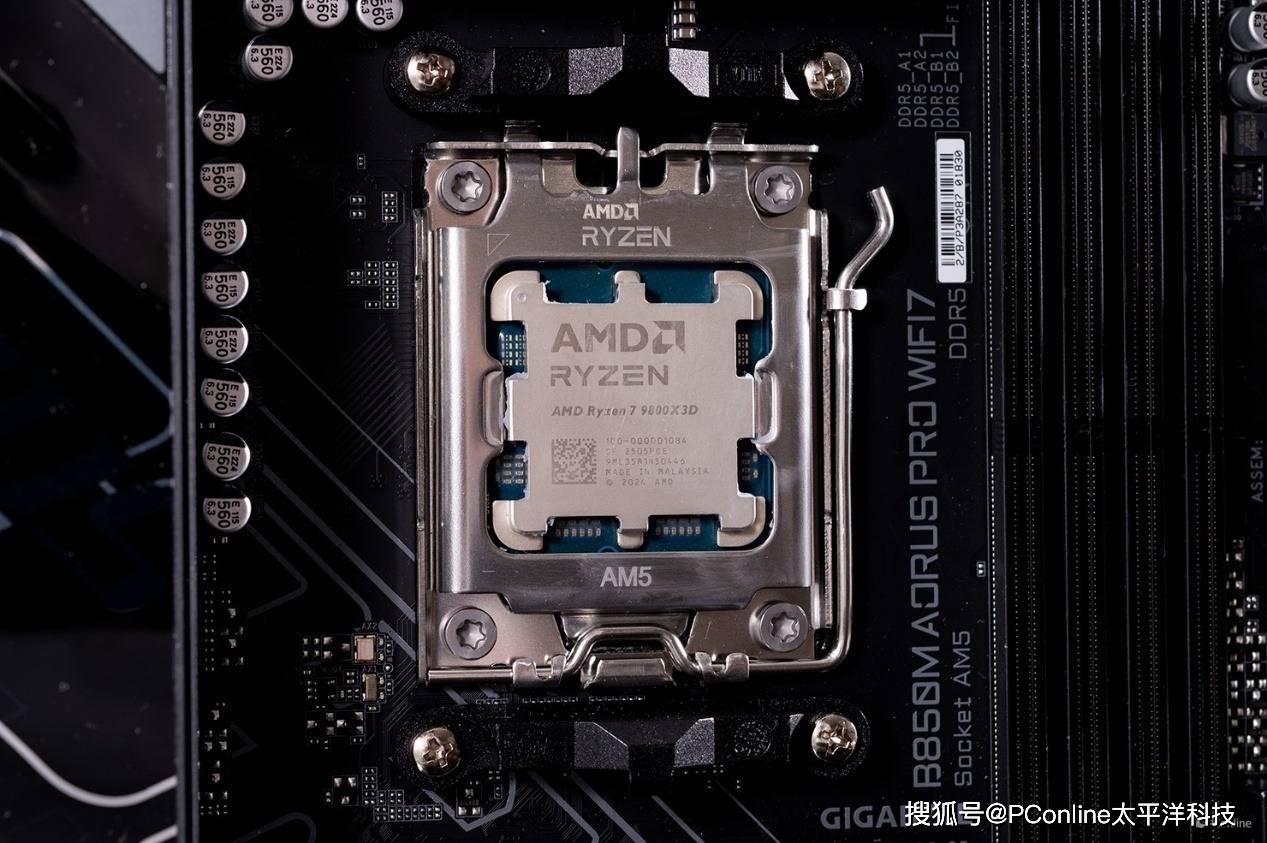

接下来我们再来看看这款主板的各项设计,其中主板的正上方是AMD的Soket AM5接口,目前AMD锐龙 7000 | 8000 | 9000系列台式机处理器都可以搭配此款主板使用。与之前的AM4接口有较大区别,PGA针脚接口转到LGA触点式接口上,不过两者的Package大小同样是40mm*40mm。

转变到Soket AM5接口的好处就在于,可以有着更多的针脚,实现更丰富的功能定义,包括支持最新的DDR5内存、PCIe 5.0总线,原生支持170W的处理器功耗,甚至支持最高230W功率输出,这意味着我们可以配合更高规格更高功耗的处理器。针对玩家层面,选用AM5接口主板还有一个好处就是AMD承诺过AM5会延续到2027年,意味着这款主板至少还能兼容一到两代锐龙处理器新品。

DDR5插槽

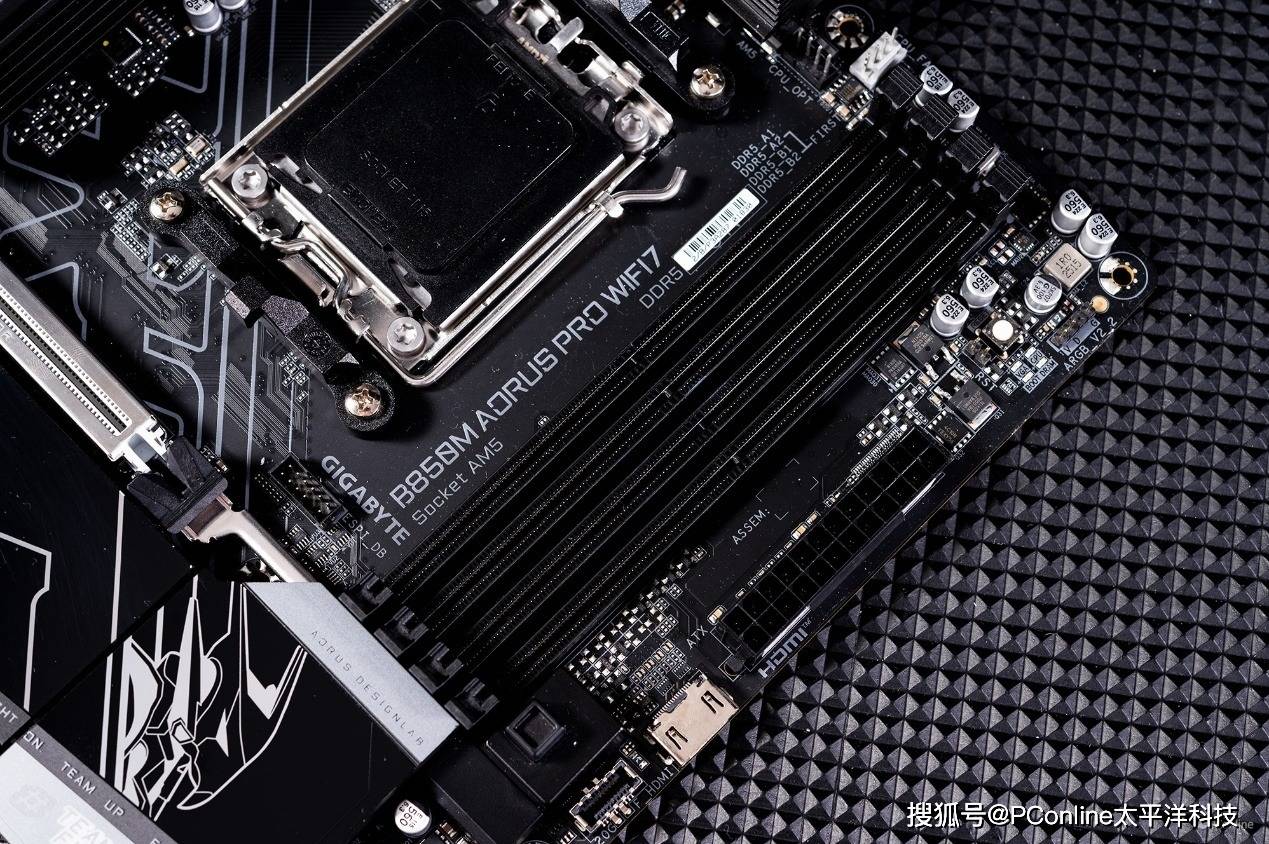

在CPU插槽的右侧则是这款主板的内存插槽,一共配备了4槽DDR5内存插槽,最高支持256GB容量扩展,内存频率最高可支持到8600MHz,为超频玩家预留了足够的超频空间。

PCIe插槽

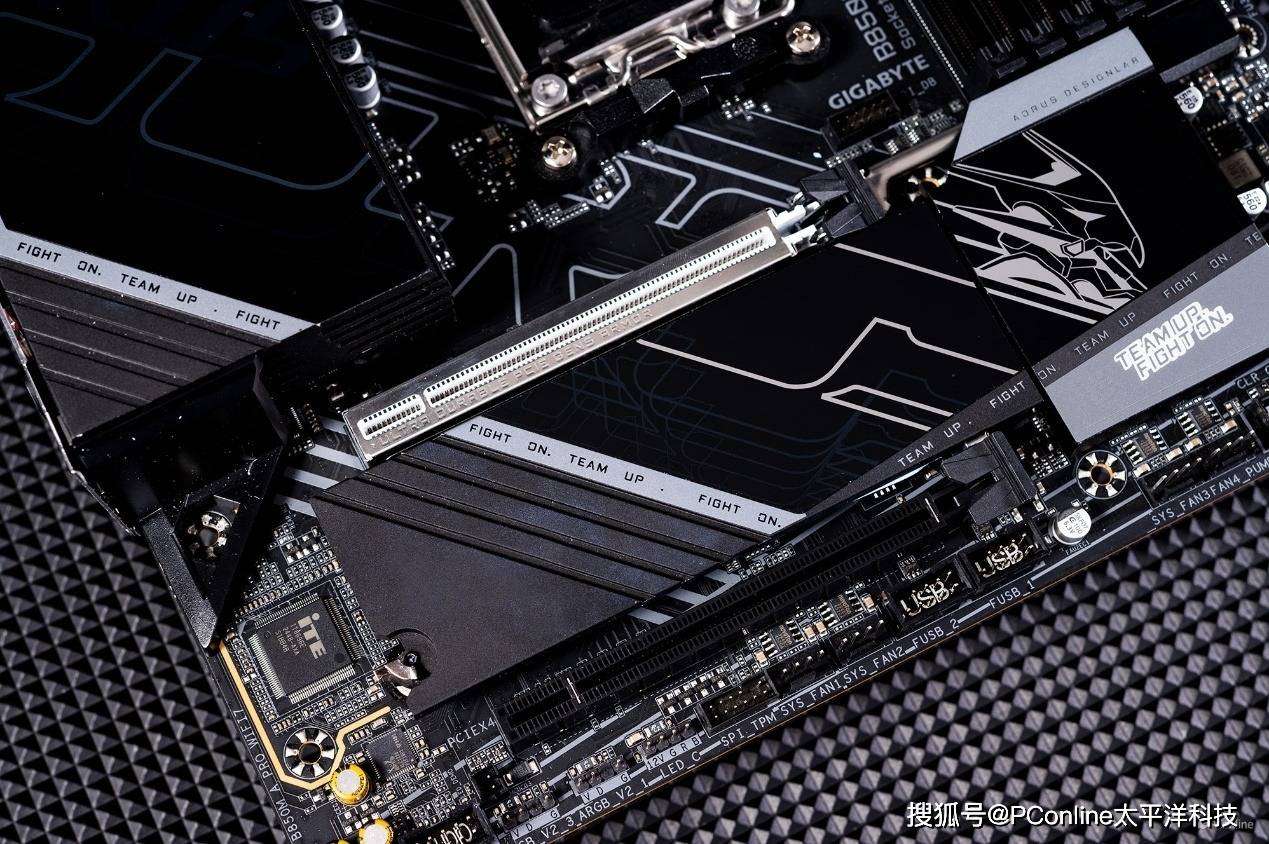

主板共提供了两条全长的PCIe插槽,其中CPU插槽下方的第一条支持PCIe 5.0×16,并且技嘉还为其进行了铝合金强化,应付 80、90 后缀的重量级显卡也非常从容。另一条PCIe插槽则是由B850芯片组提供PCIe 4.0×4带宽。

针对显卡拆装方面,技嘉还在第一槽PCIe插槽的右侧安排了显卡快易拆设计,玩家轻松按下即可快捷拆卸显卡,非常方便。

M.2固态硬盘接口

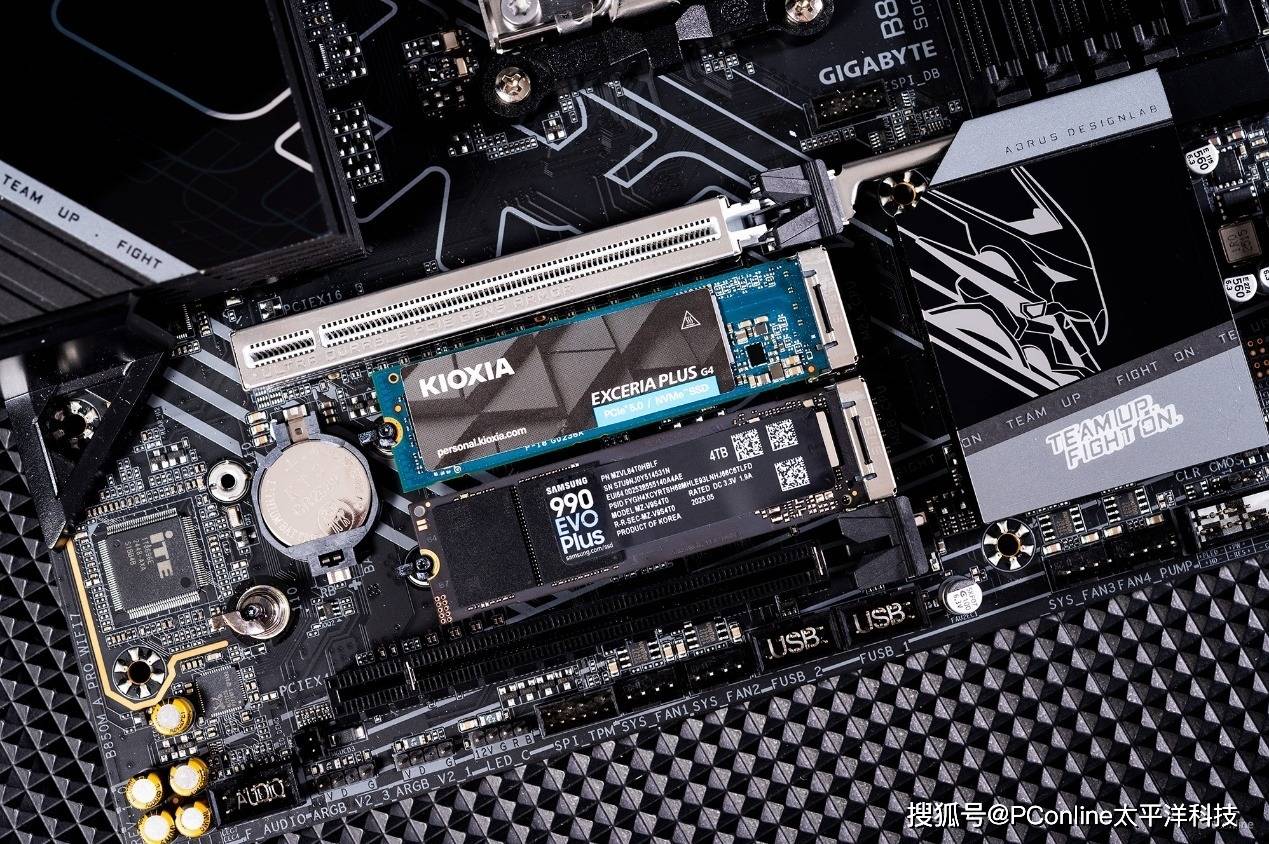

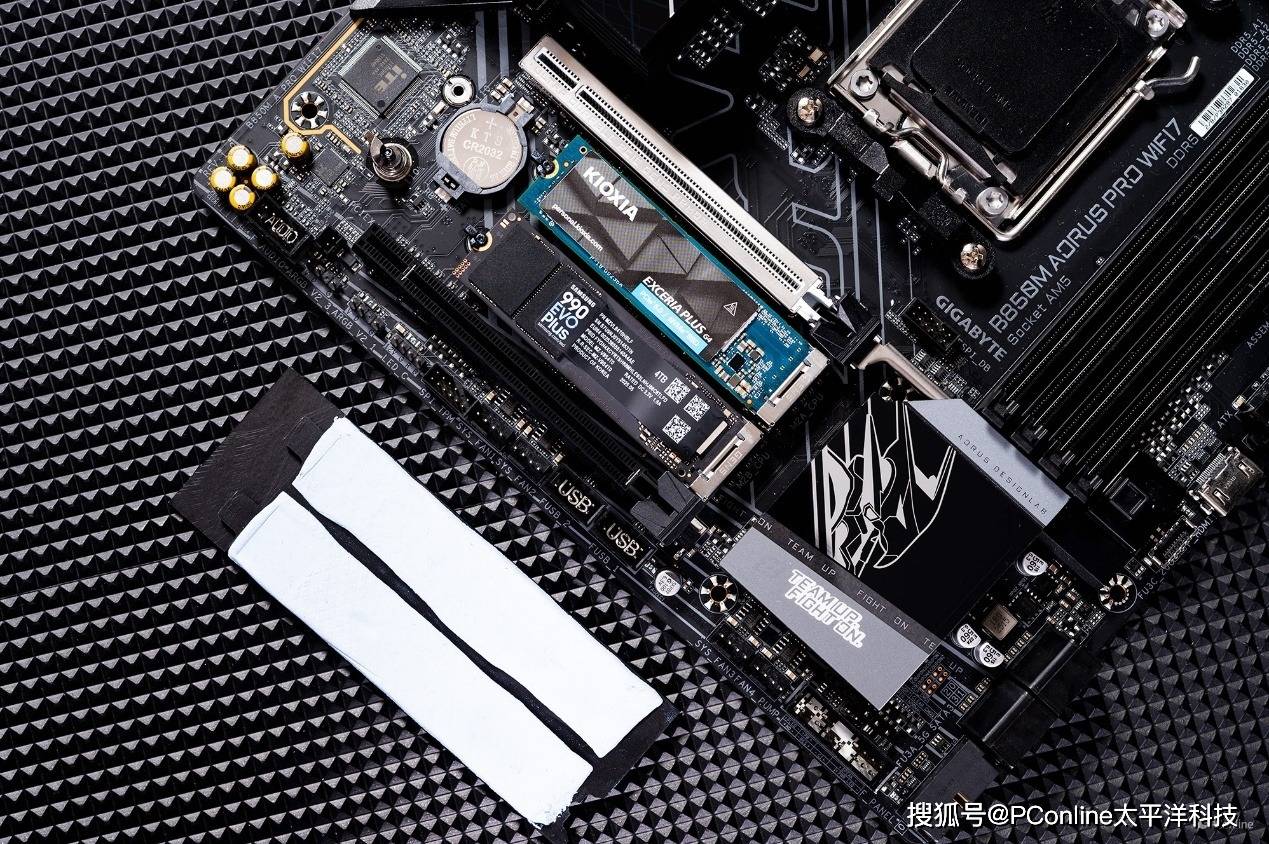

PCIe插槽的中间则是2条PCIe 5.0规格的M.2固态硬盘插槽,第一槽最大可支持25110长度的硬盘,而第二槽最大可支持22110长度的硬盘。

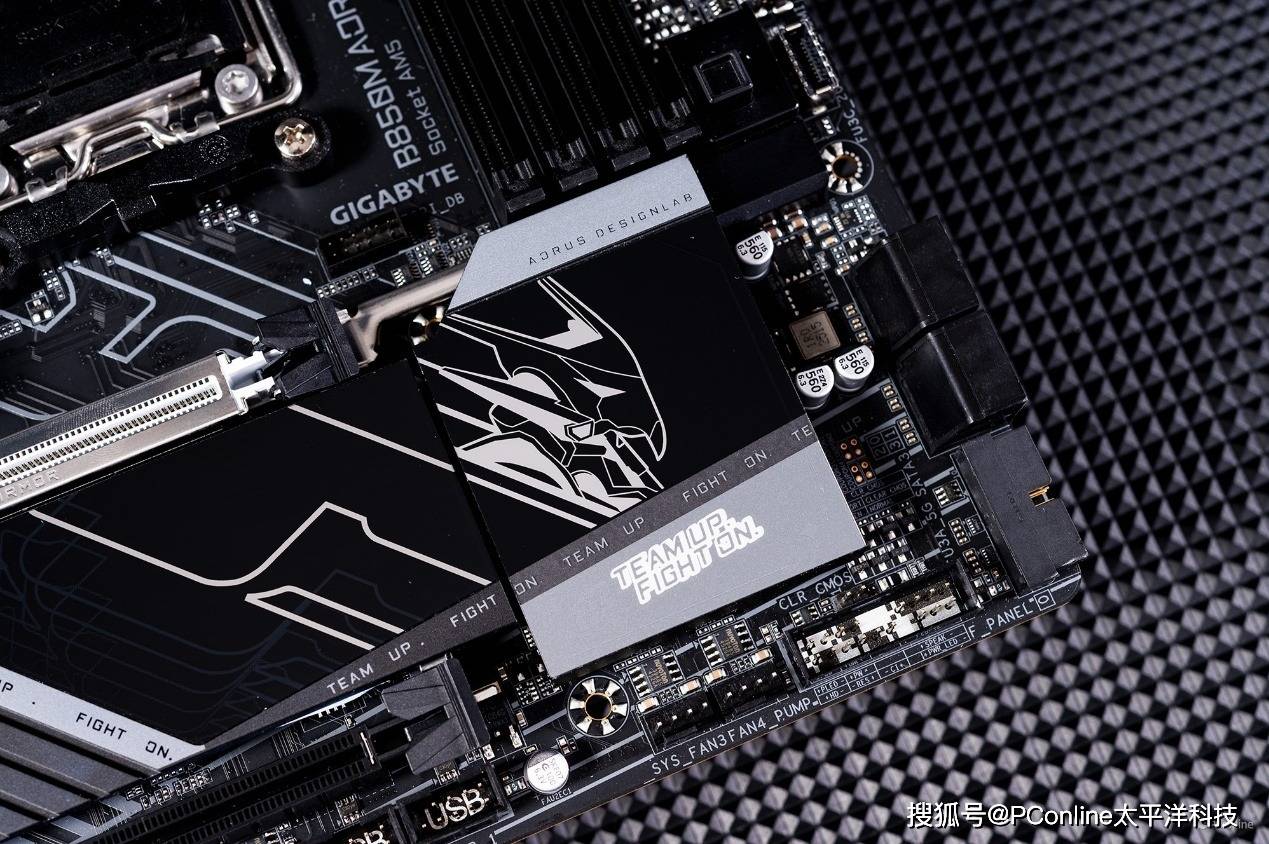

为了应对PCIe 5.0硬盘的散热需求,技嘉也是准备了厚实的散热装甲,还采用了快易拆设计,硬盘的安装也有M.2快易拆加持,设备的固定与散热甲的安装均能一步完成。

并且散热装甲的背面贴有导热硅胶条,可以快速散发热量,避免设备运行时热堆积导致运行缓慢或故障。

SATA与USB扩展口

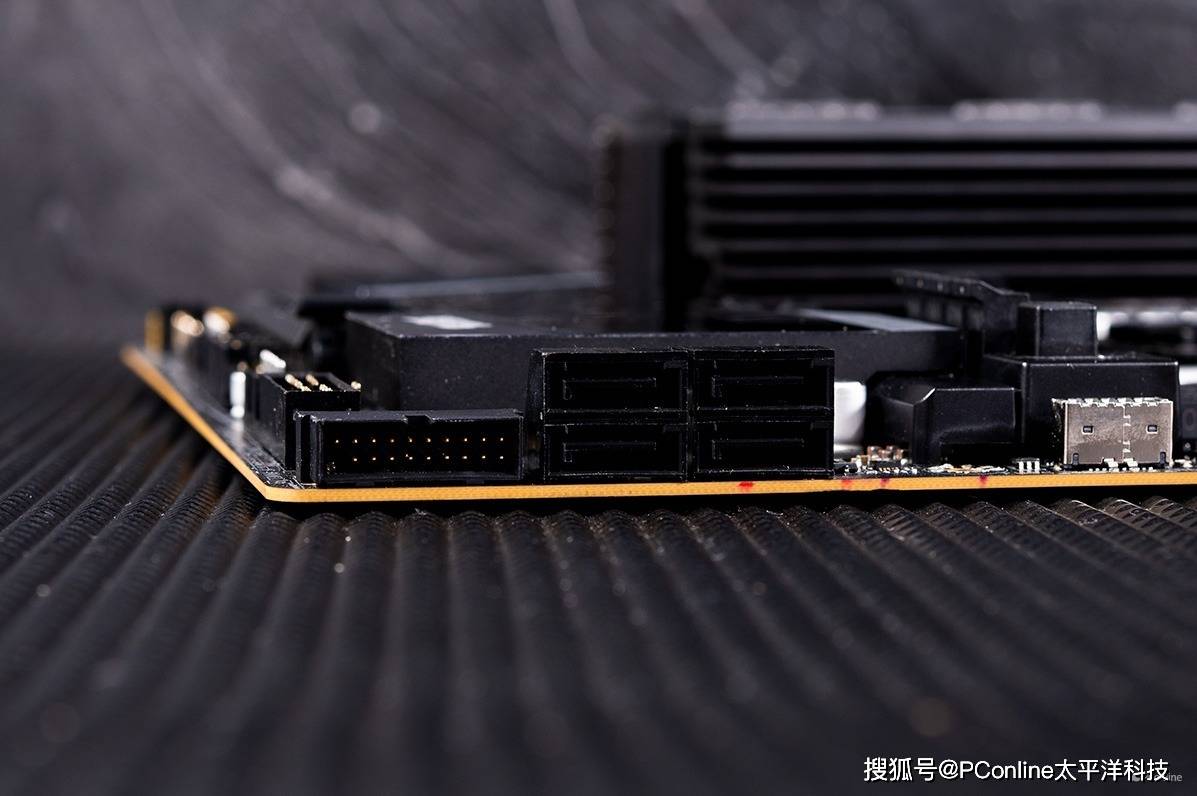

4个SATA硬盘接口则位于主板右下角处,均支持SATA 3.0传输协议,最高支持6Gbps/s的传输速率。90度转置的设计,让玩家在后期加装硬盘时可以更方便的接线。

在SATA接口的旁边则是USB 3.0的扩展接针,可以扩展出2个USB 3.2 Gen 1 5Gbps(Type-A)接口。

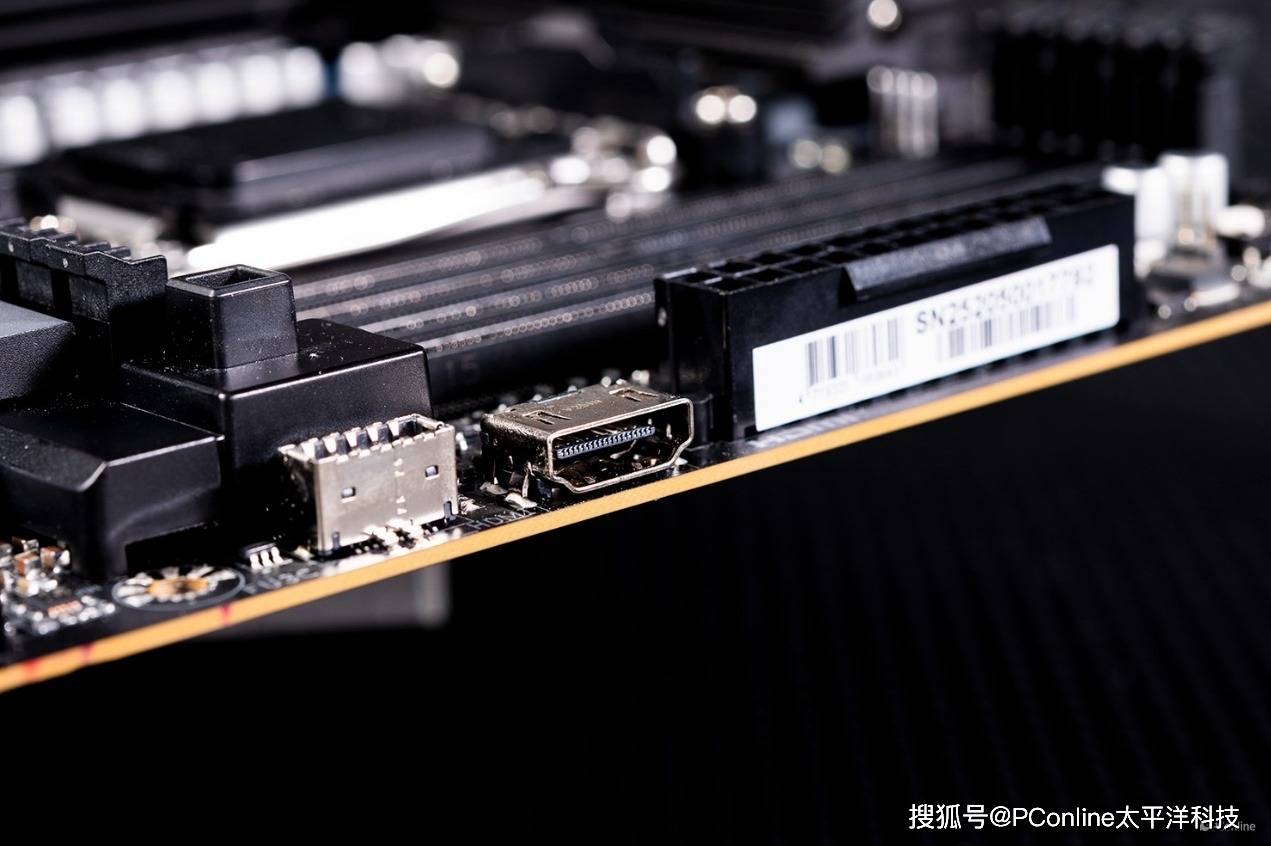

视线往上走,还可以看到主板右侧中部有一个USB-C的前置扩展接针,可以扩展1个前置USB 3.2 Gen 2×2 20Gbps (Type-C)接口。

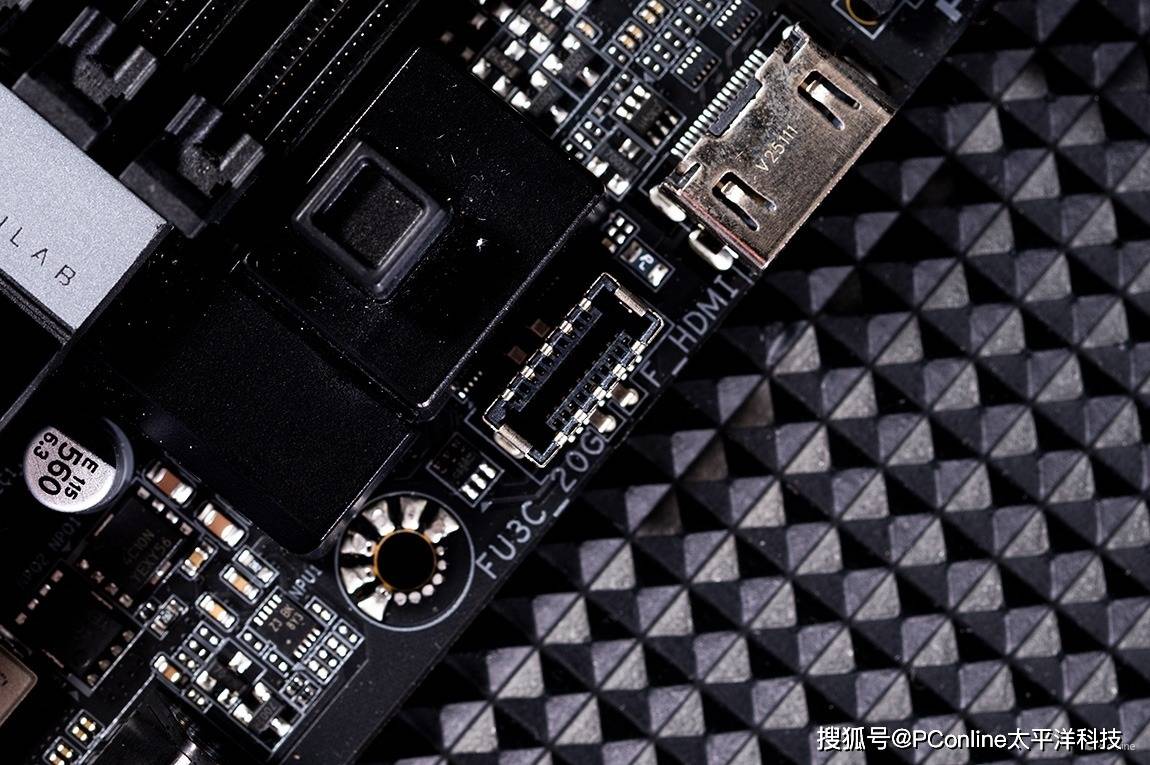

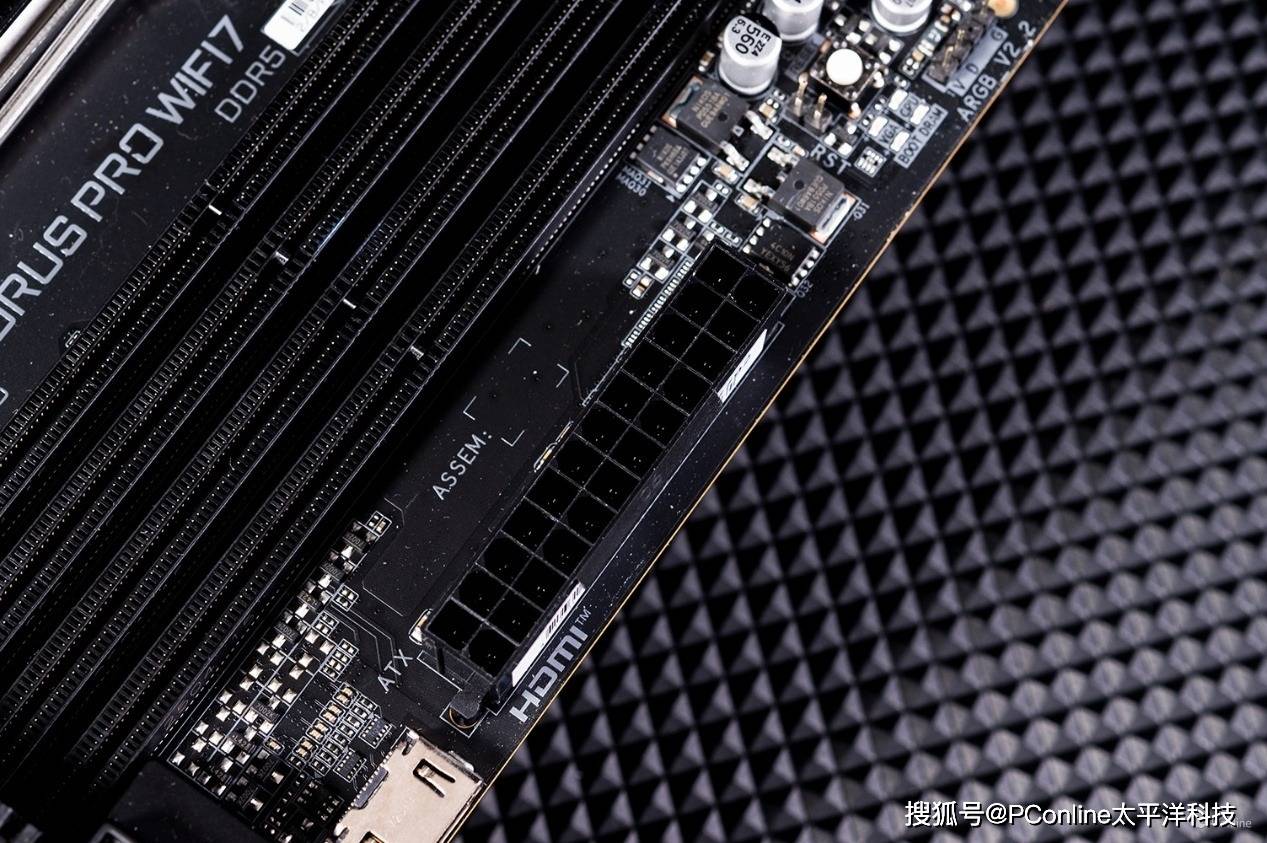

另外,主板还配有一个机箱支持机箱副屏或外接机箱内屏幕的 HDMI 接口,还简化了传感器面板设计,DIY 玩家打造个性内饰更加方便。

I/O接口

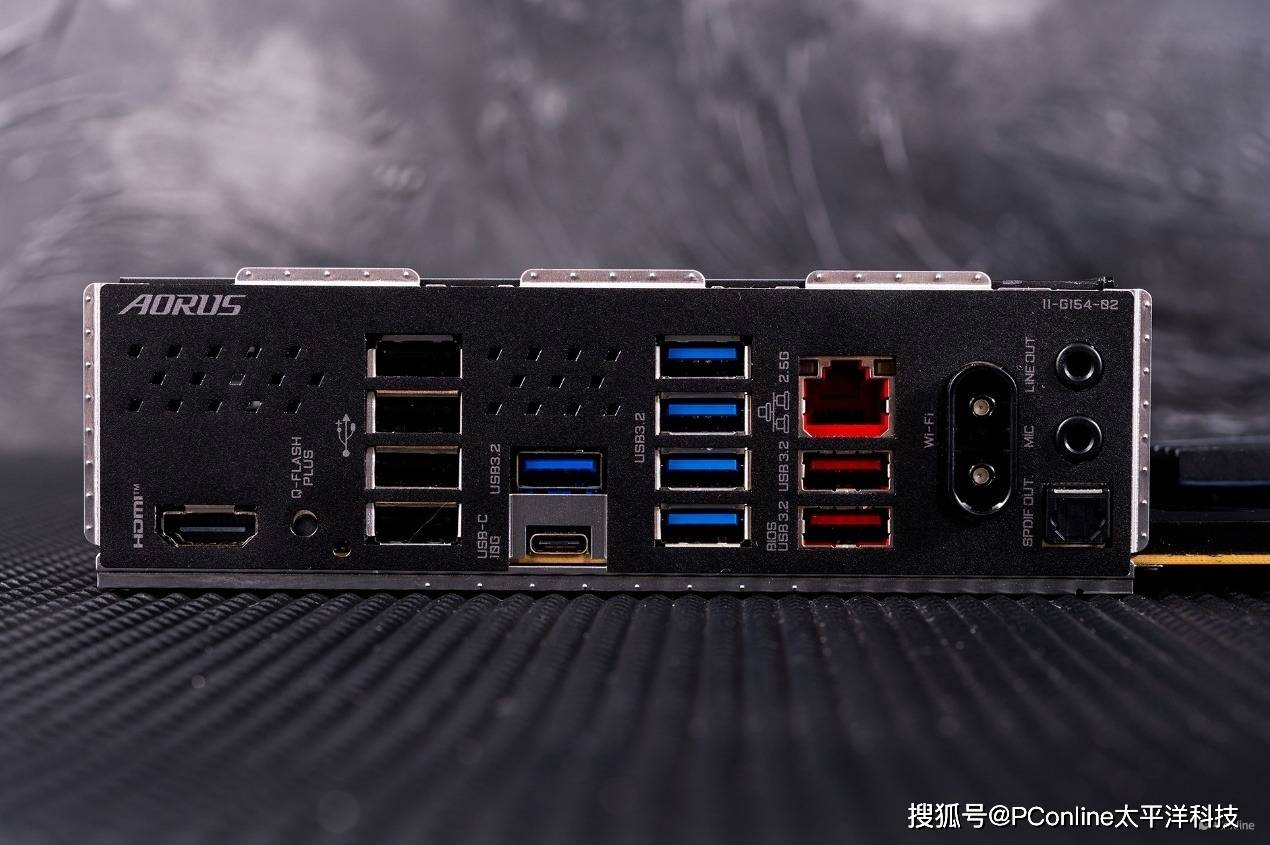

再翻到I/O部分看看技嘉B850M电竞雕的接口配置,分别是HDMI视频接口、快速更新BIOS的Q-Flash按钮、4个USB 2.0接口、1个USB Type-C 10Gbps 接口、5个USB 3.2 Gen1 Type-A 5Gbps接口、2个USB 3.2 Gen2 Type-A 10Gbps接口、2.5G LAN千兆有线网络接口、支持WIFI 7以及技嘉快拆技术的无线网络天线接口以及1组包含S/PDIF和3.5mm的音频接口。

主板拆解

下面进入主板的拆解环节,让我们继续看看它的内部硬件配置到底如何!

全覆盖式散热装甲

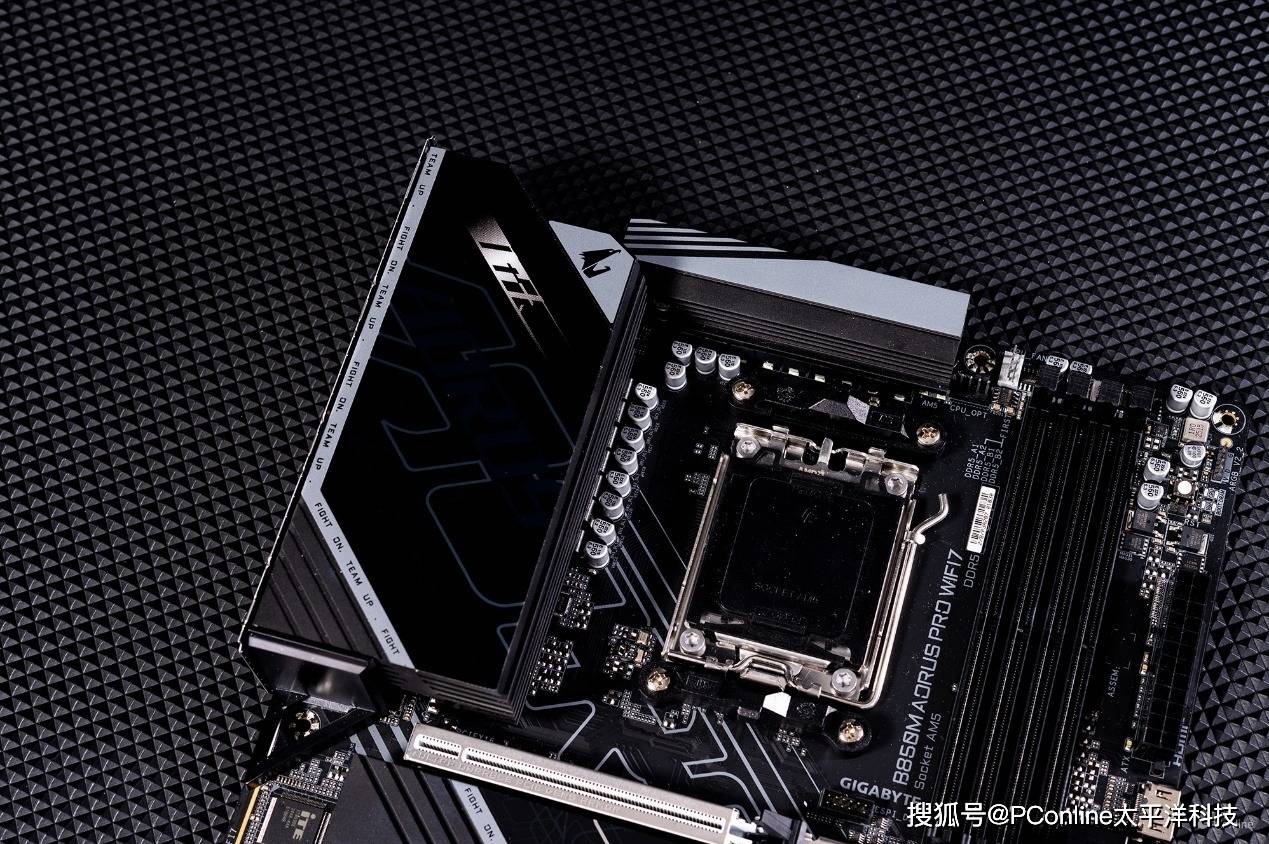

首先先看看这款主板的供电散热装甲,规格上可以说是非常唬人了。升级为Epic VRM散热器,能够实现四倍散热表面积。

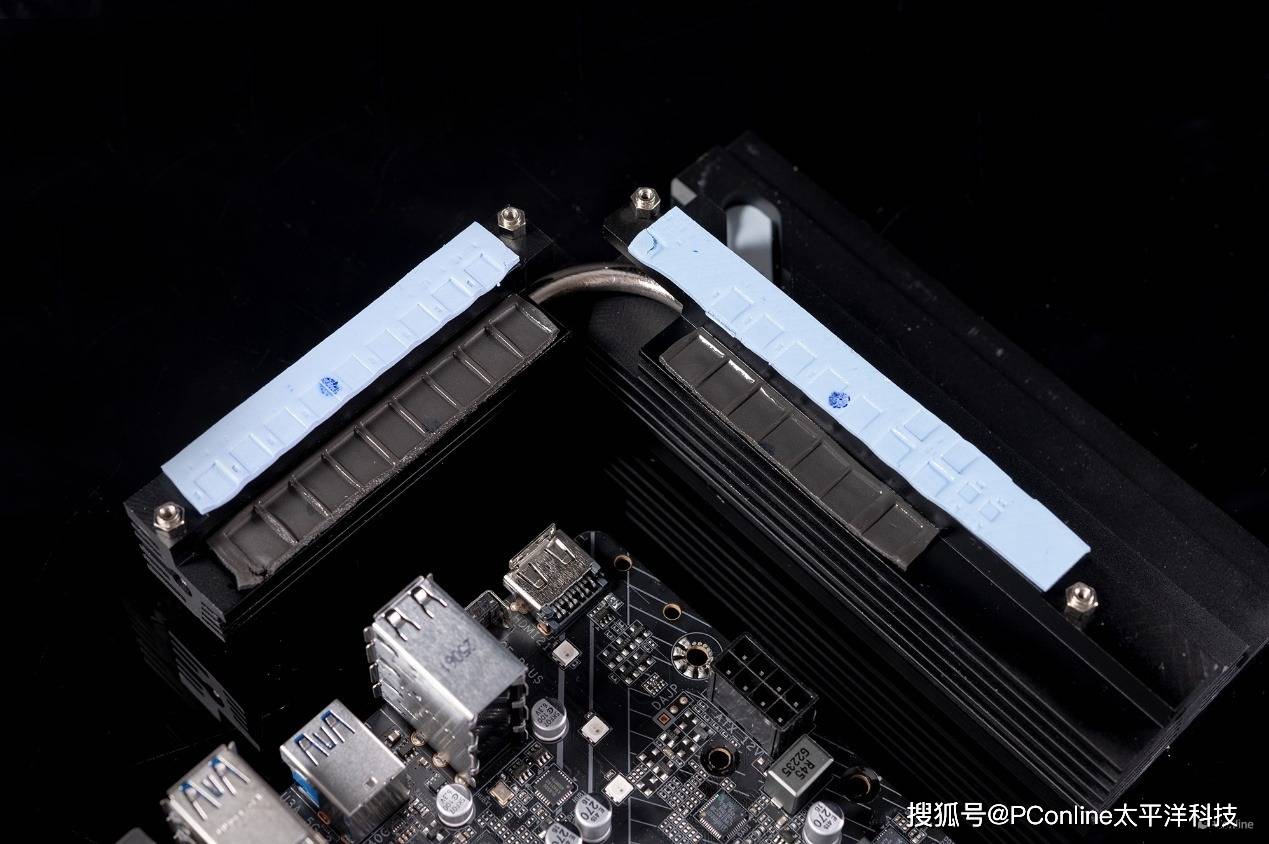

内部有高散热系数导热垫加持,确保主板的运转稳定。供电电路的两块金属散热件之间还有一根镀镍铜管,可以提高整体的散热效率,轻松驾驭X3D系列处理器。

供电模组

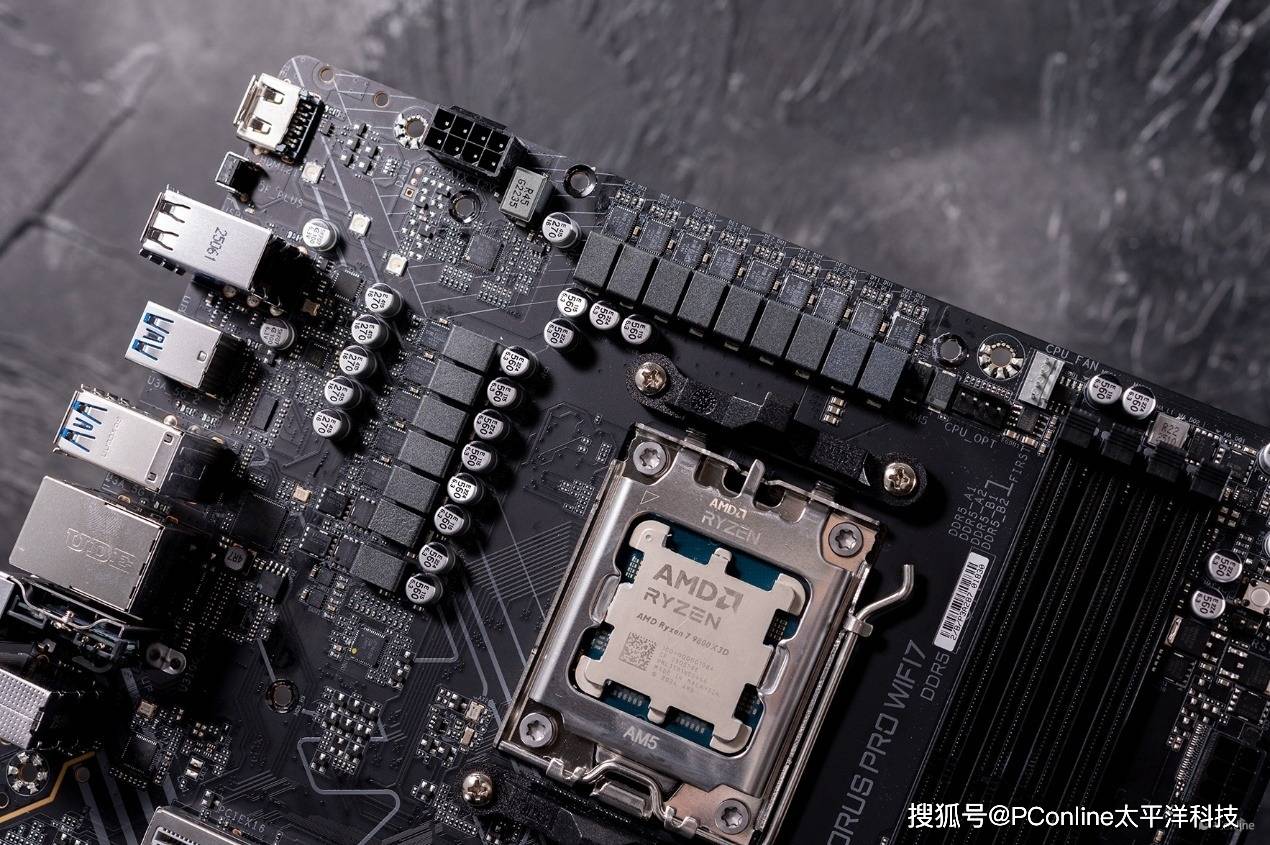

卸下外部厚重的散热装甲以后,内部的供电模组一览无余。技嘉B850M电竞雕主板采用了12+2+2相数字供电。

其中12相为CPU供电,确保多核CPU性能的稳定释放,2相为核显供电,确保AMD APU供电的性能稳定,同时内存管理也得到优化。其他2相为辅助供电,为PCIe通道(CPU)提供额外可靠的供电保障。

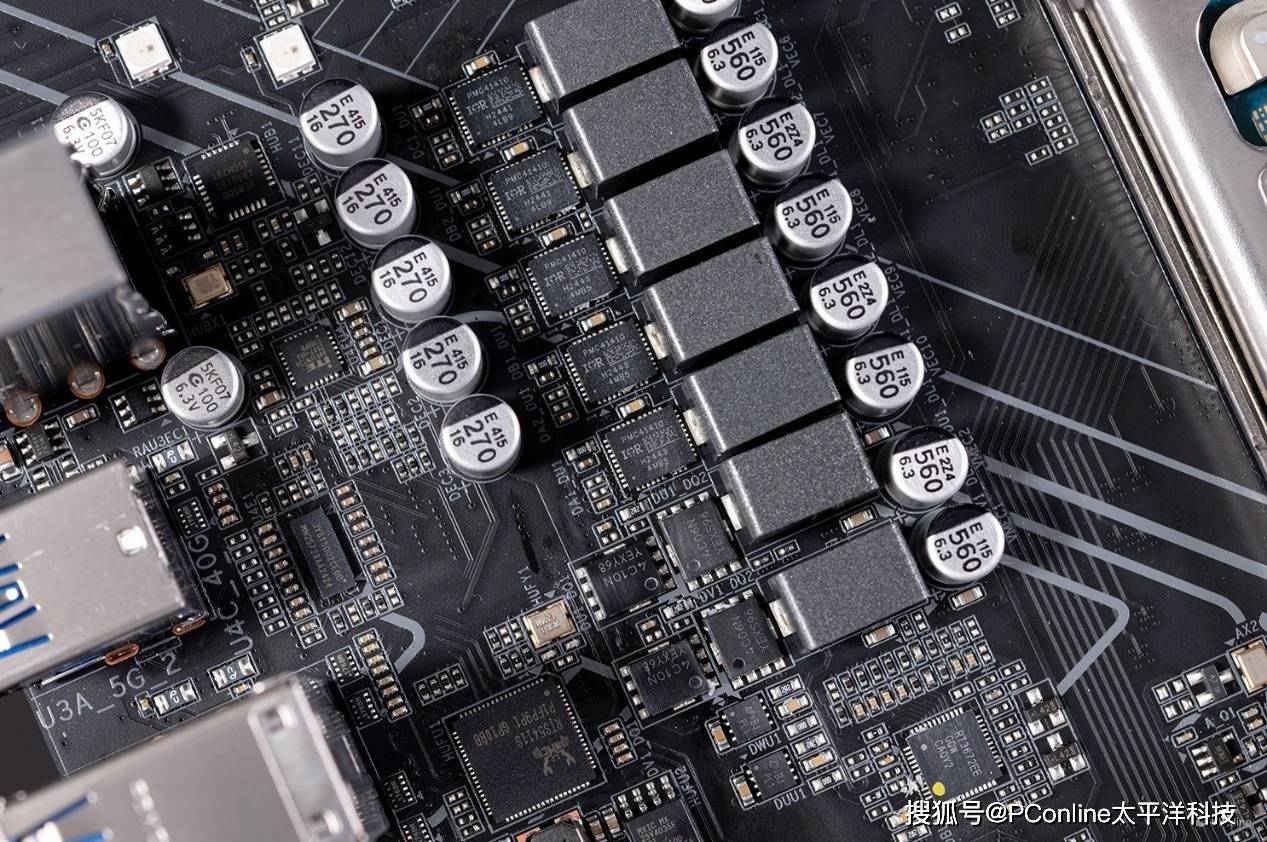

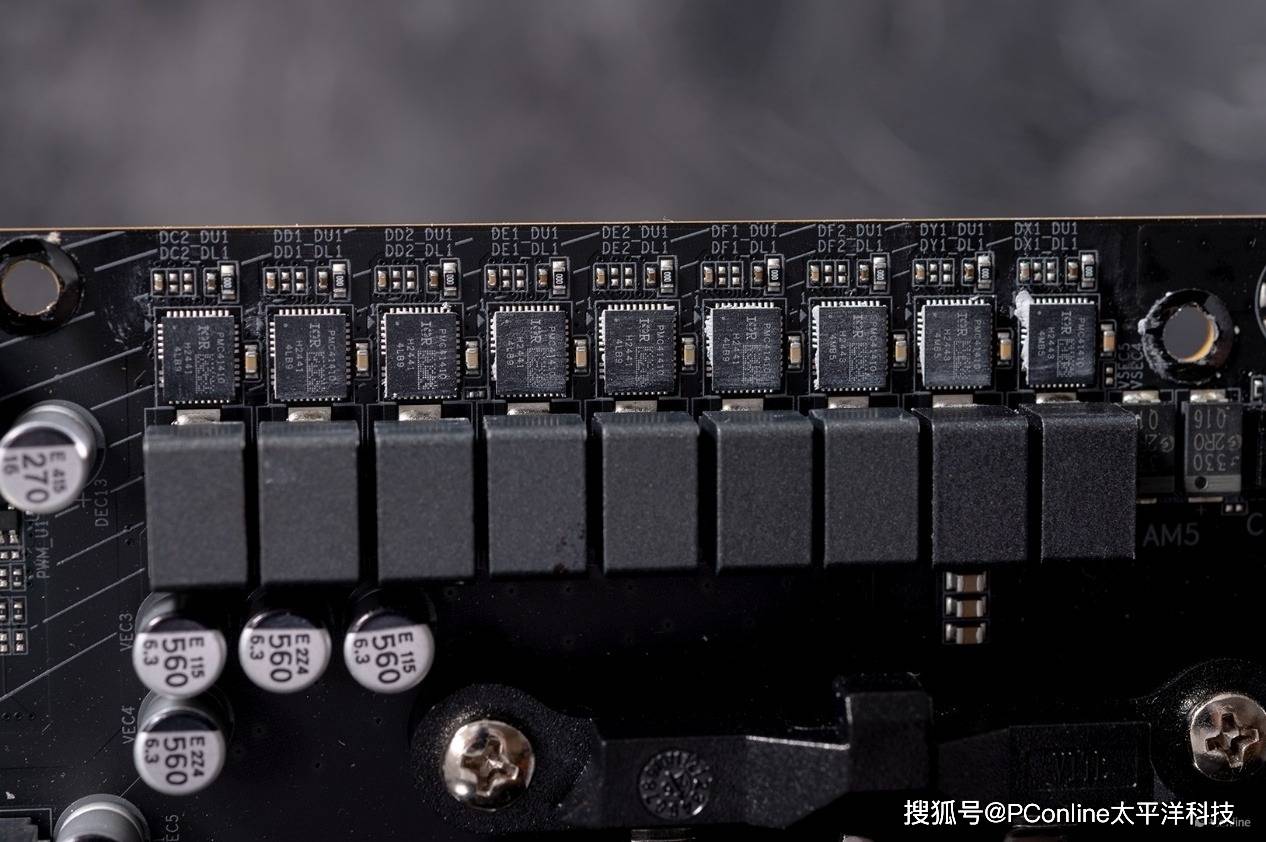

拉进镜头可以看到主板上侧的9相以及左侧的5相供电均采用英飞凌出品的PMC41410 DrMos,最大稳定输出电流为80A。其中负责核显供电的为上侧9相的右侧2颗,其余均为CPU供电。

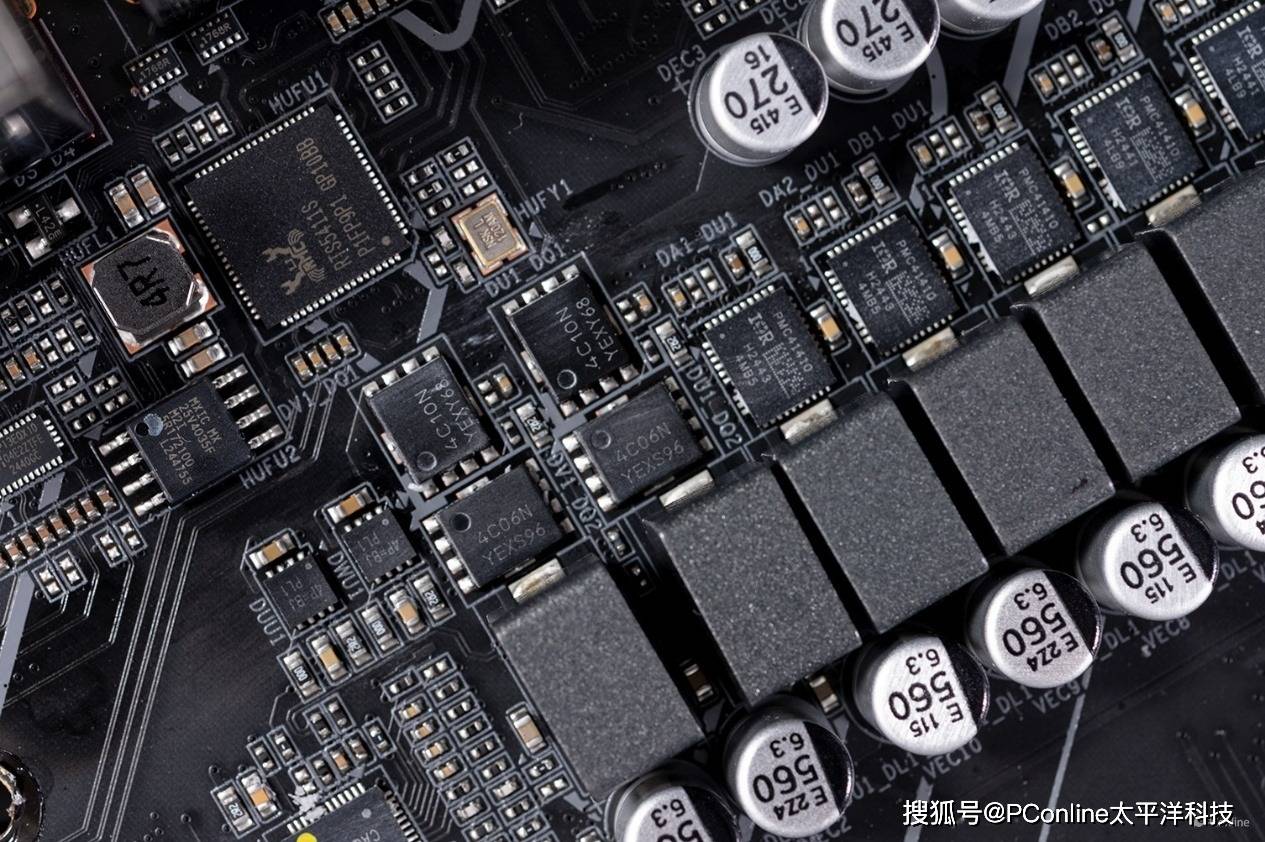

而辅助供电则是上下桥设计,上桥4C10N、下桥4C06N,由AMD主板的老朋友立琦RT3672EE进行主控。

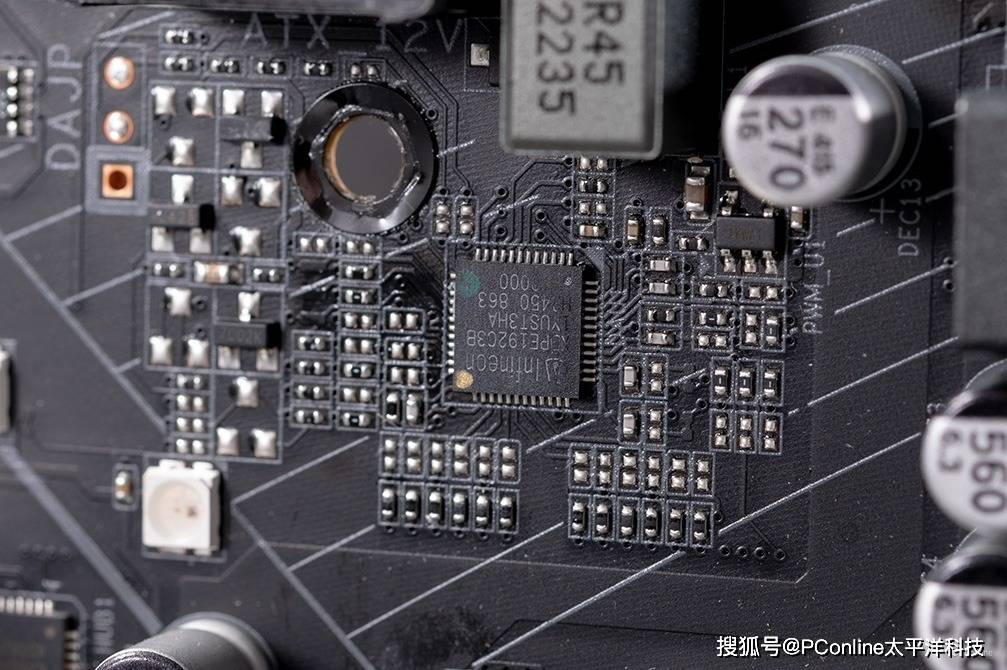

而CPU供电与核显供电的PWM主控芯片则是英飞凌的XDPE192C3B,这是一颗双通道12相的PWM控制器。

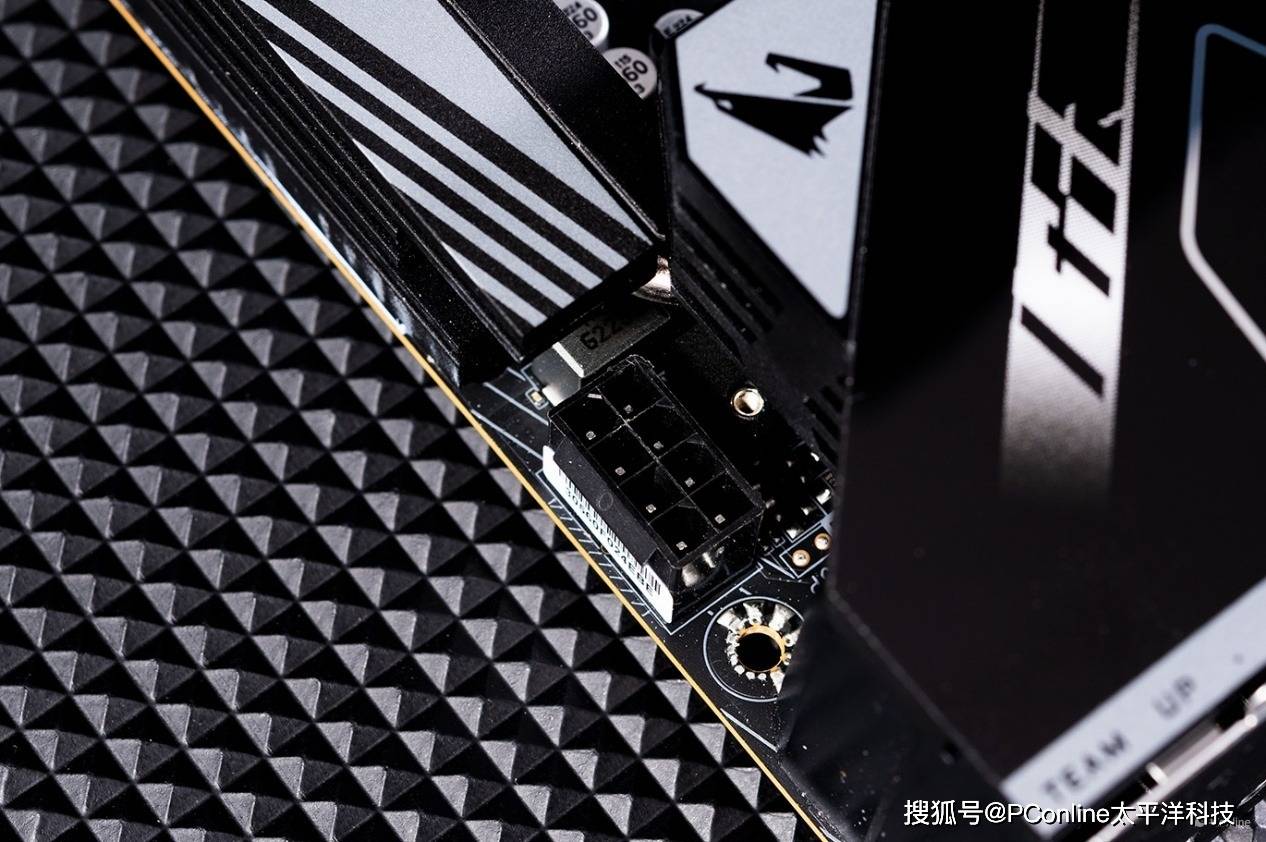

CPU的供电接口为单8Pin,主板的右侧依旧是24Pin供电接口,是硬件能够稳定运转的重要保障之一。

PCH南桥

在硬盘位的右侧你能看到一整块厚重的散热装甲,这里就是主板的南桥了。

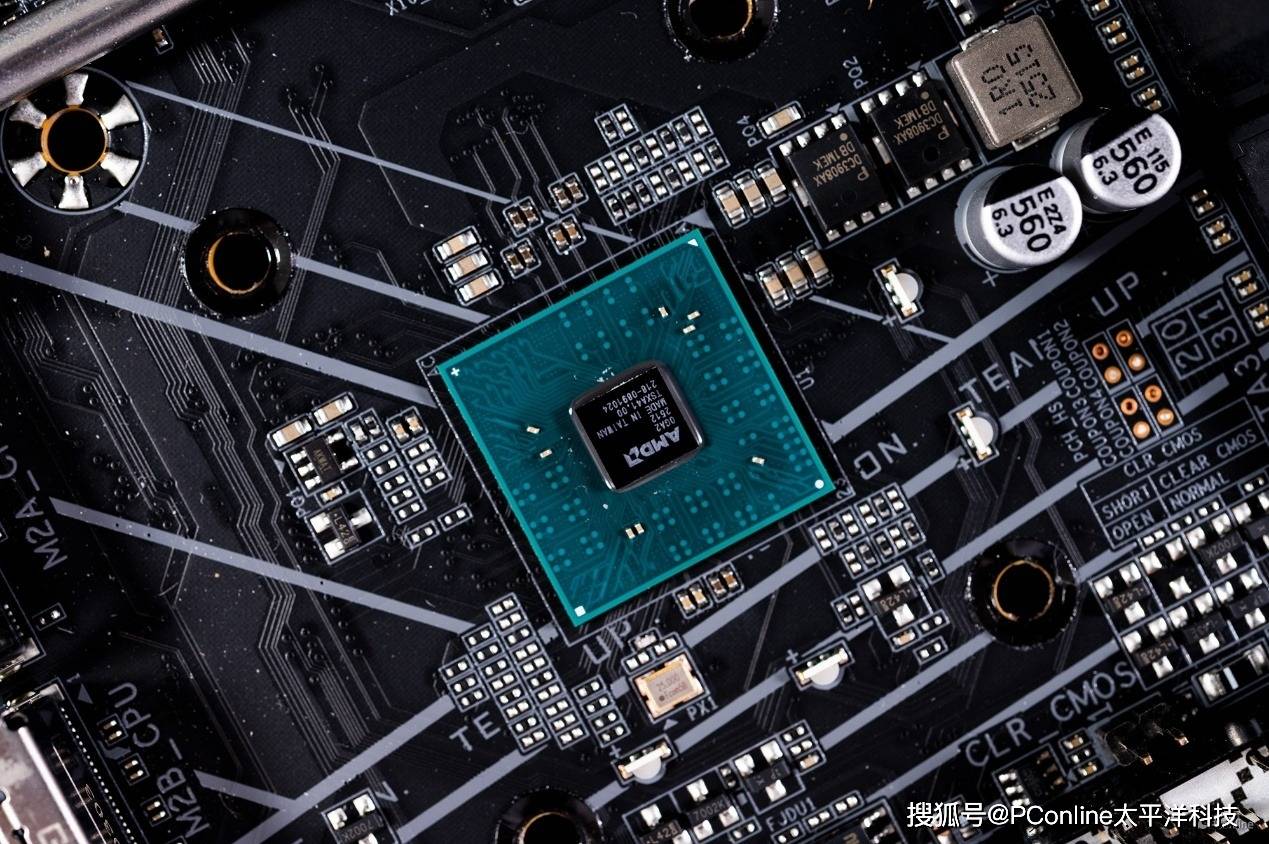

卸下以后就能看到B850芯片。其主要负责I/O接口等一些外设接口的控制及提供部分PCIe通道。

音频与网络

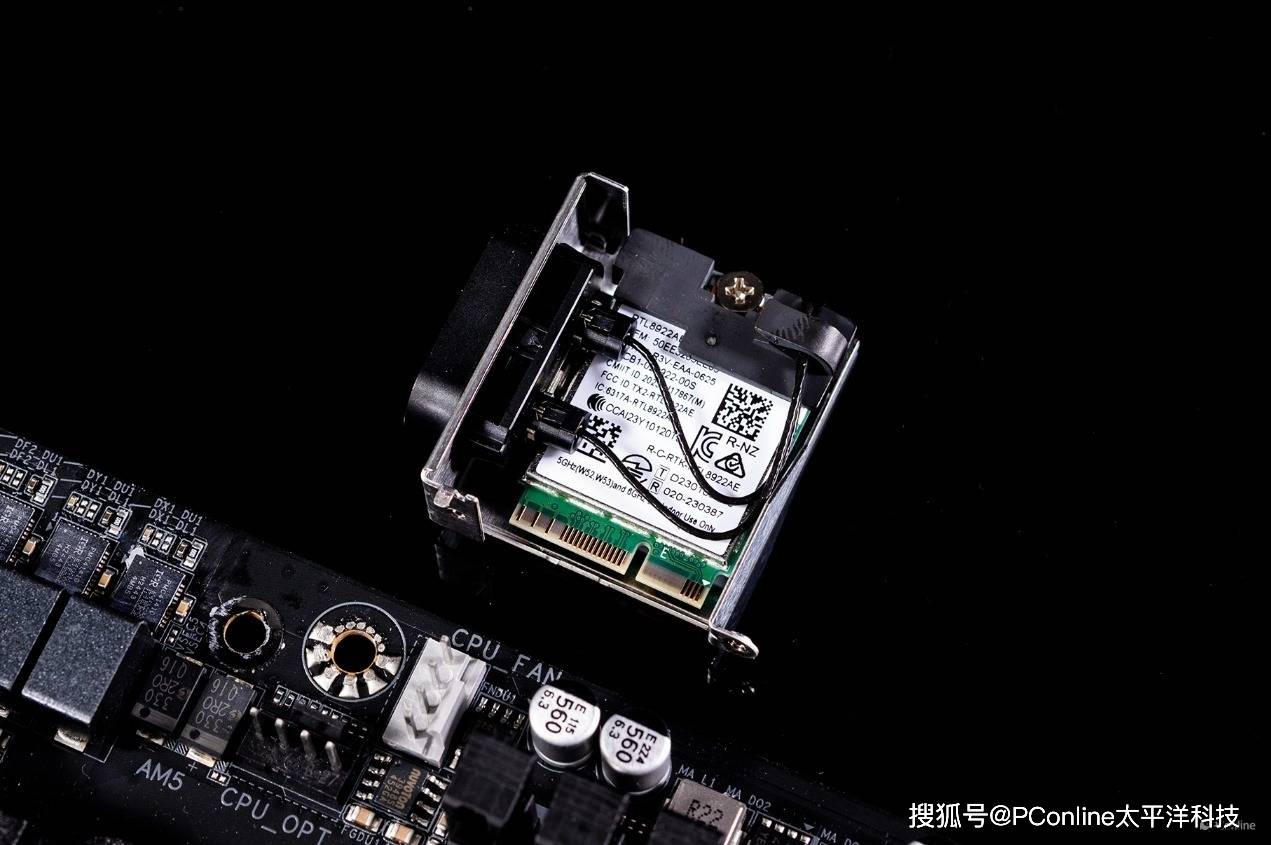

另外,拆解主板后还能进一步看到这款主板的音频与网络芯片配置,其中无线网络方面则是Realtek瑞昱的RTL8922AE无线组网方案支持 Wi-Fi 7 与蓝牙 5.4 通信协议,可实现最高1948Mbps的传输速率,速率相较于2x2规格的Wi-Fi 6技术提升两倍。并且RTL8922AE模块还可以同时利用5GHz和6GHz频段带宽时最高可实现2880Mbps的速率,进一步提升整体的数据传输效率。

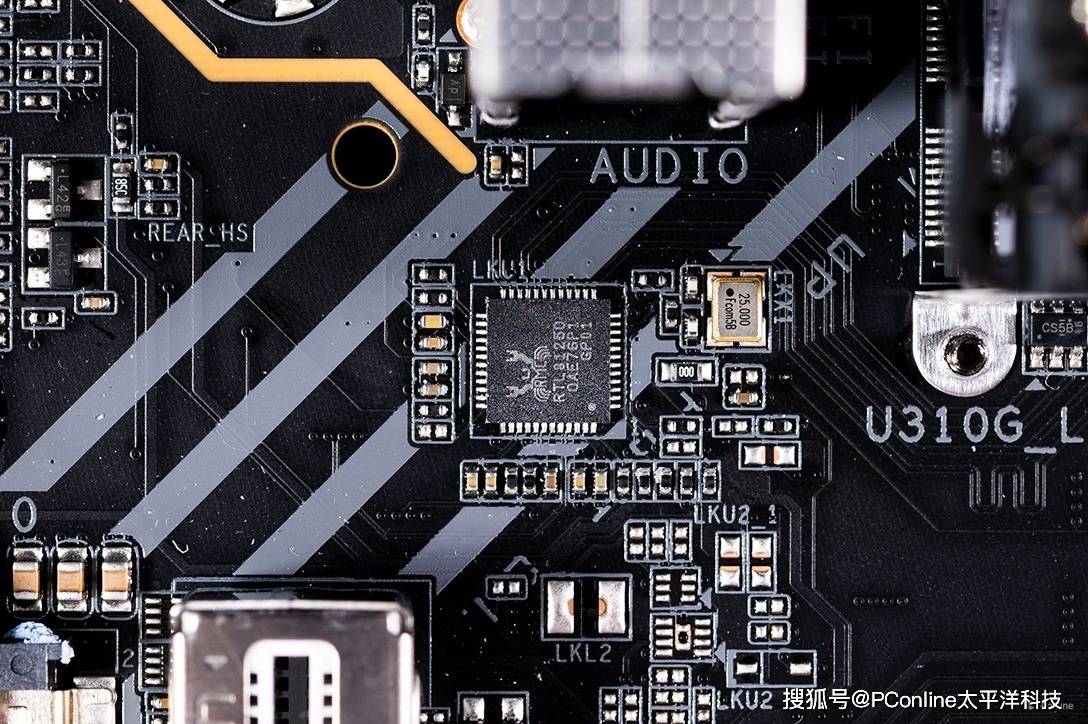

有线网络部分使用的是Realtek 瑞昱的RTL8125网卡,支持最高2.5Gbps网络连接速率,带宽是此前千兆网卡的2.5倍。

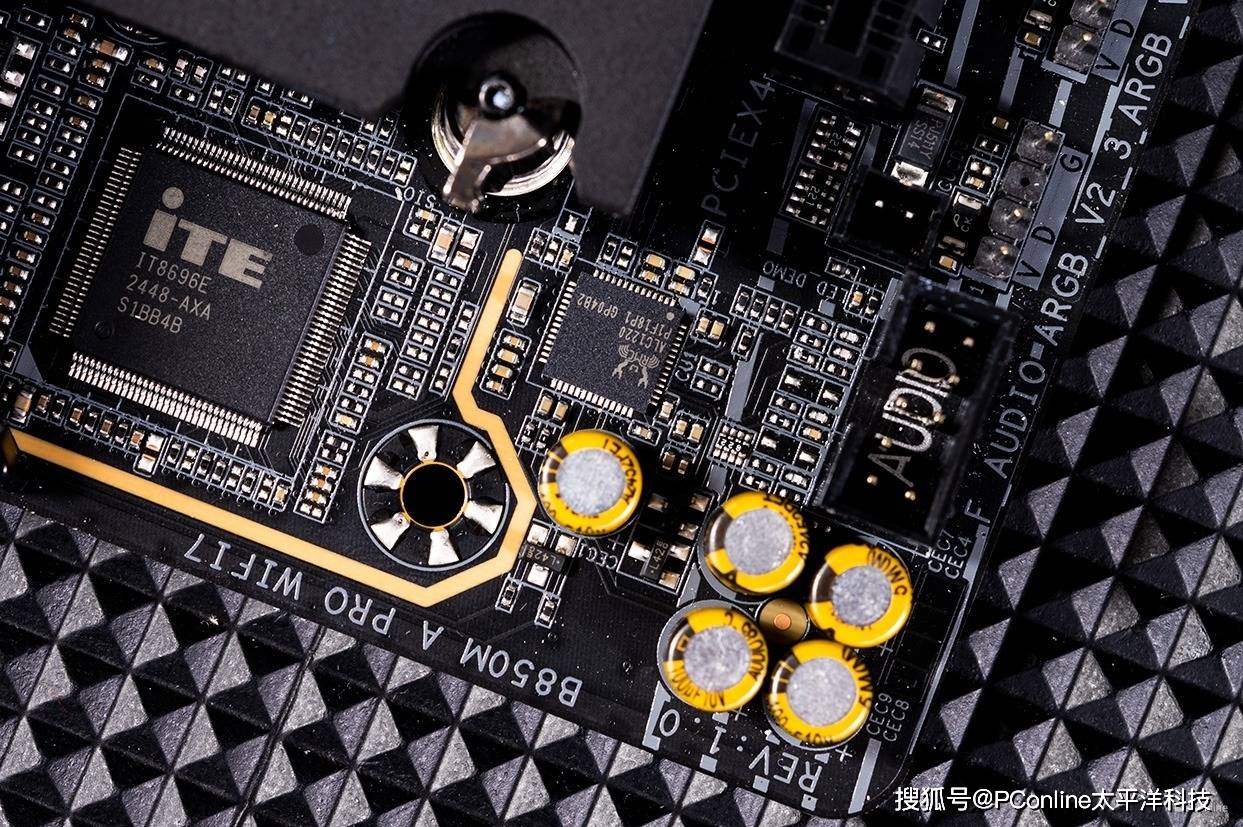

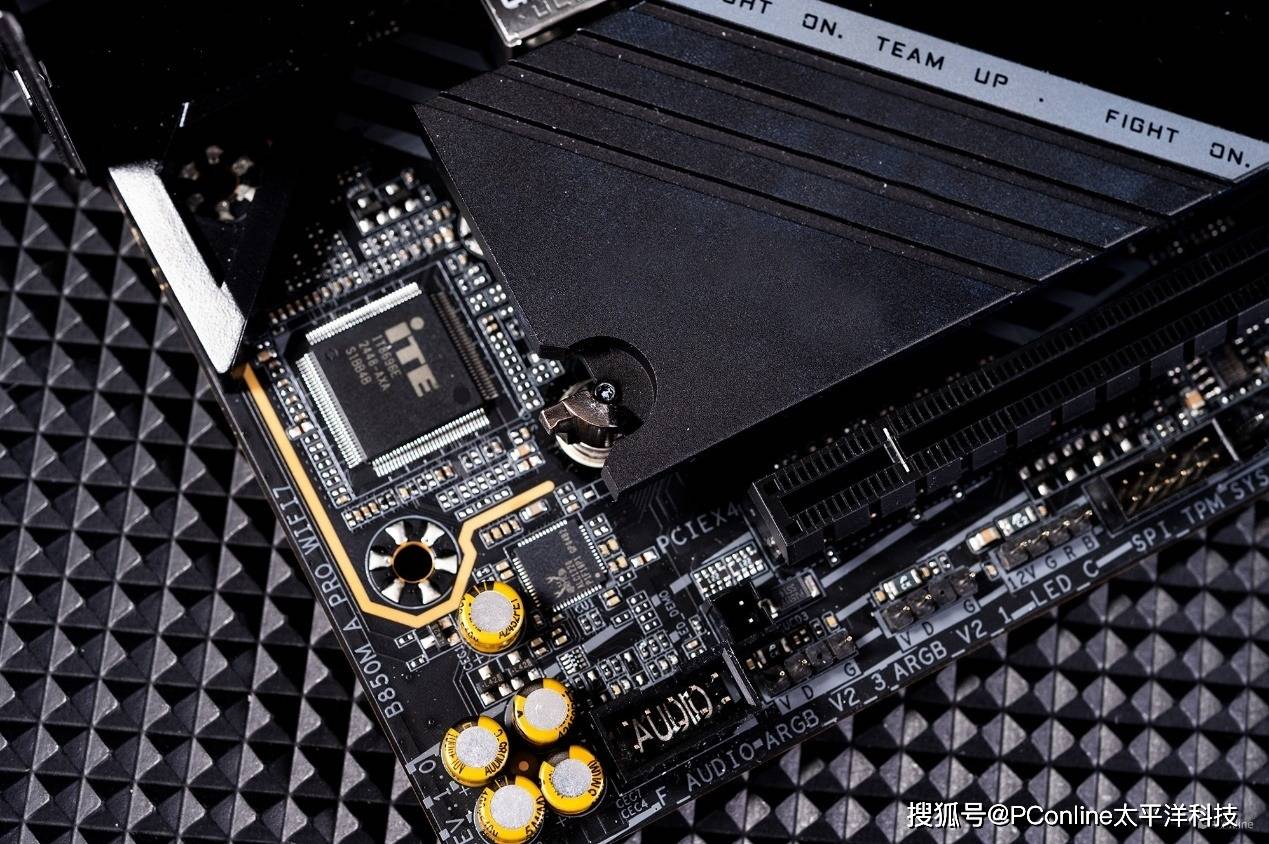

声卡部分则由Realtek的ALC1220芯片提供,并且搭配专用的WIMA音频电容,其还通过Hi-Res Audio认证,能够支持多种数字音频格式和采样率,具有高保真音频输出。

BIOS体验

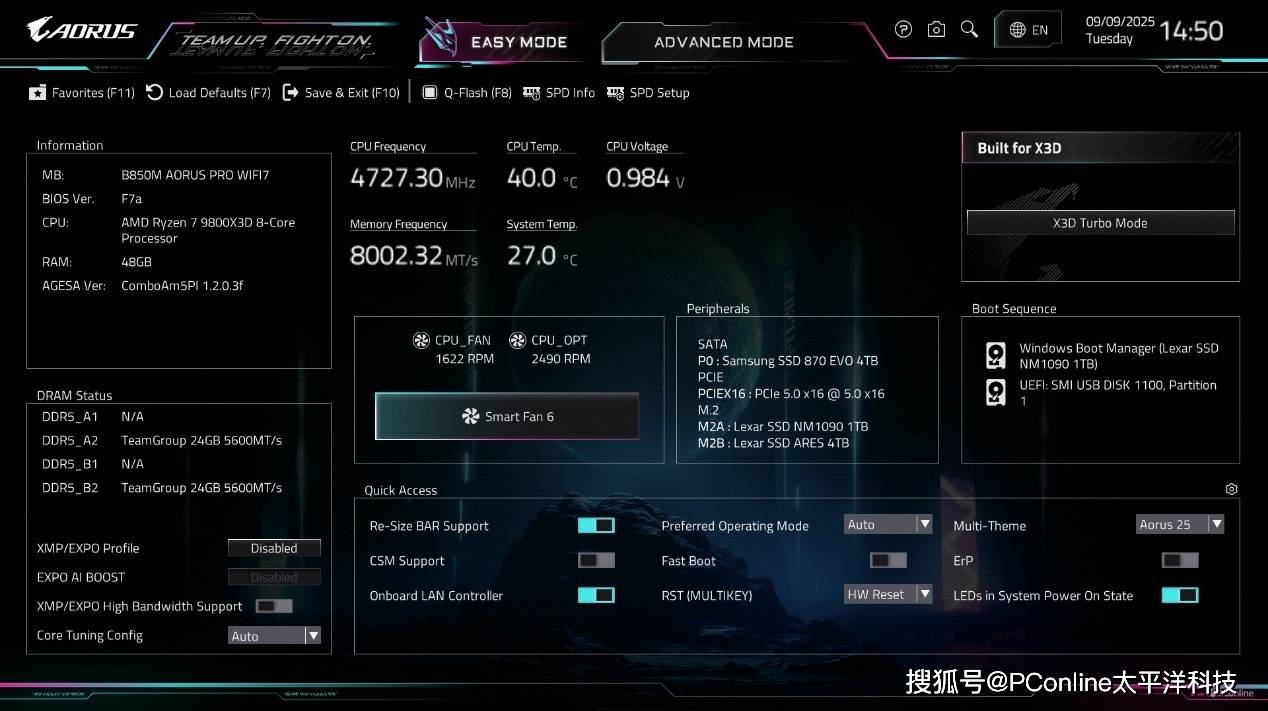

硬件够硬,软件也要够软才行。在BIOS设计上,技嘉可以说非常用心了,首次进入BIOS为简易模式,其在界面布局和功能上都做得较很到位,选项框的大小也足够显眼,不存在很难留意到的问题。除了XMP/EXPO内存超频配置方案设置选项外,技嘉还将与内存相关的一些较为重要的功能提了出来,包括DDR5自动超频、SPD信息、SPD设置以及较为实用的高频宽/低延迟开关。

作为主板老牌大厂的出品,技嘉B850M电竞雕主板在BIOS界面的功能设置布局以及信息展示方面也是非常的完善,不论是简易模式界面还是高级模式界面得功能划分都应对了不同类型用户的使用需求以及使用习惯。想要进入高级模式只需要按下F2即可。

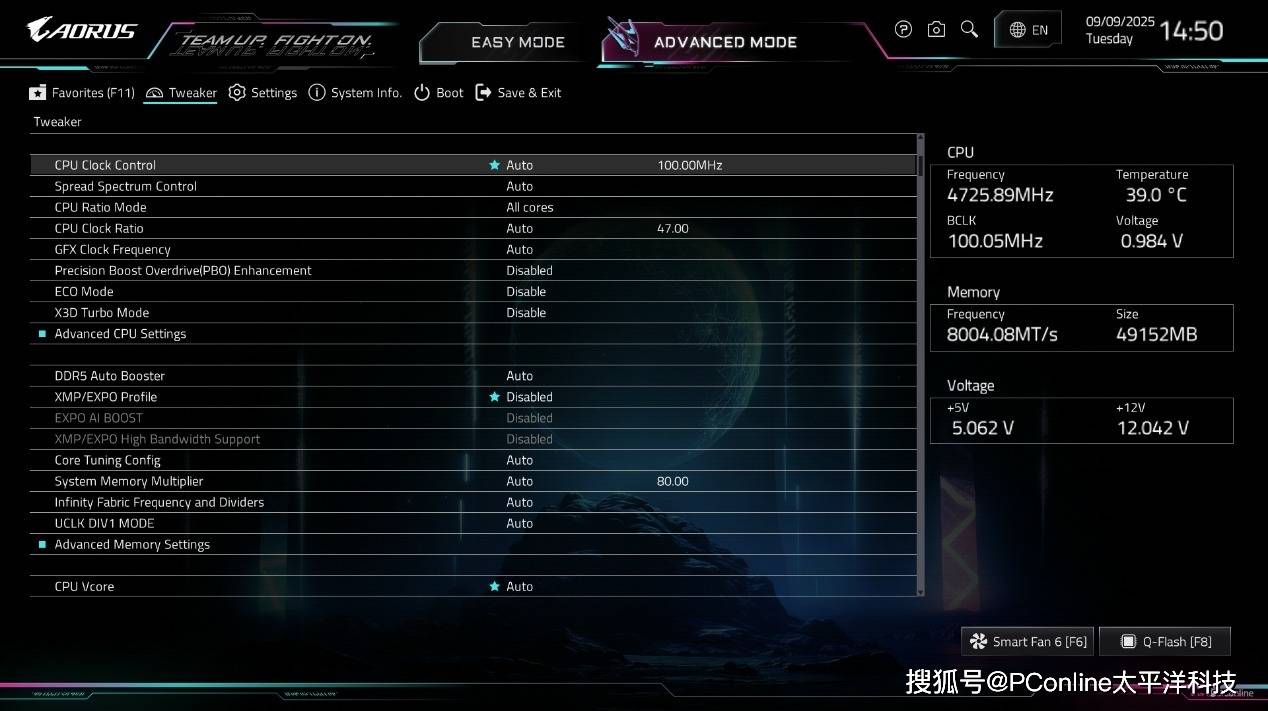

首先在频率/电压控制页面,技嘉提供了一系列参数可供玩家调节,涵盖了CPU以及内存,可玩性非常高。并且如果你跟我们用的一样,是X3D系列的处理器,BIOS中还会有X3D游戏模式的选项,开启后能够在部分游戏中获得更优的性能释放。

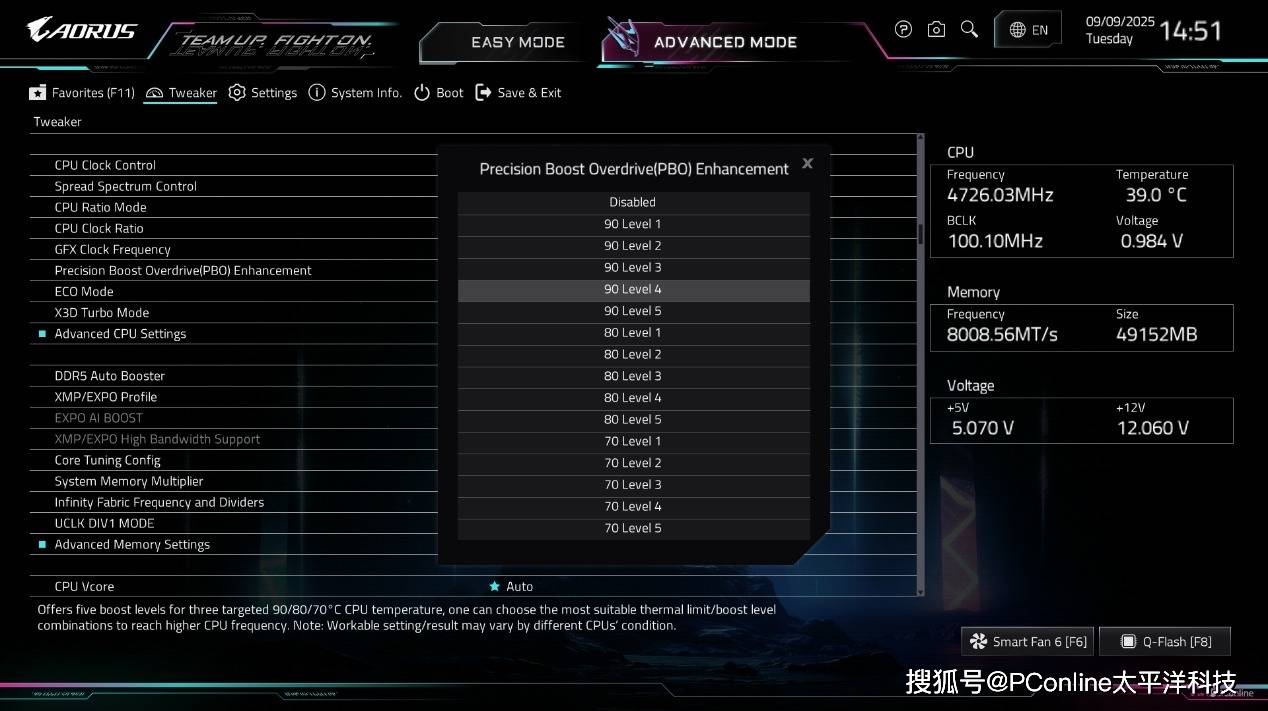

如果你想要处理器的性能不受限制,技嘉还提供PBO Enhancement功能,它根据用户日常的CPU温度划分出了70、80、90三个主要挡位,并且进一步按性能调度的激进程度再分了5个等级。Level 1-Leve 5则代表负压提频幅度,Level 5提频幅度最大,Level 1最小。建议玩家可以从Level 5尝试,如不稳定再退回Level 4。

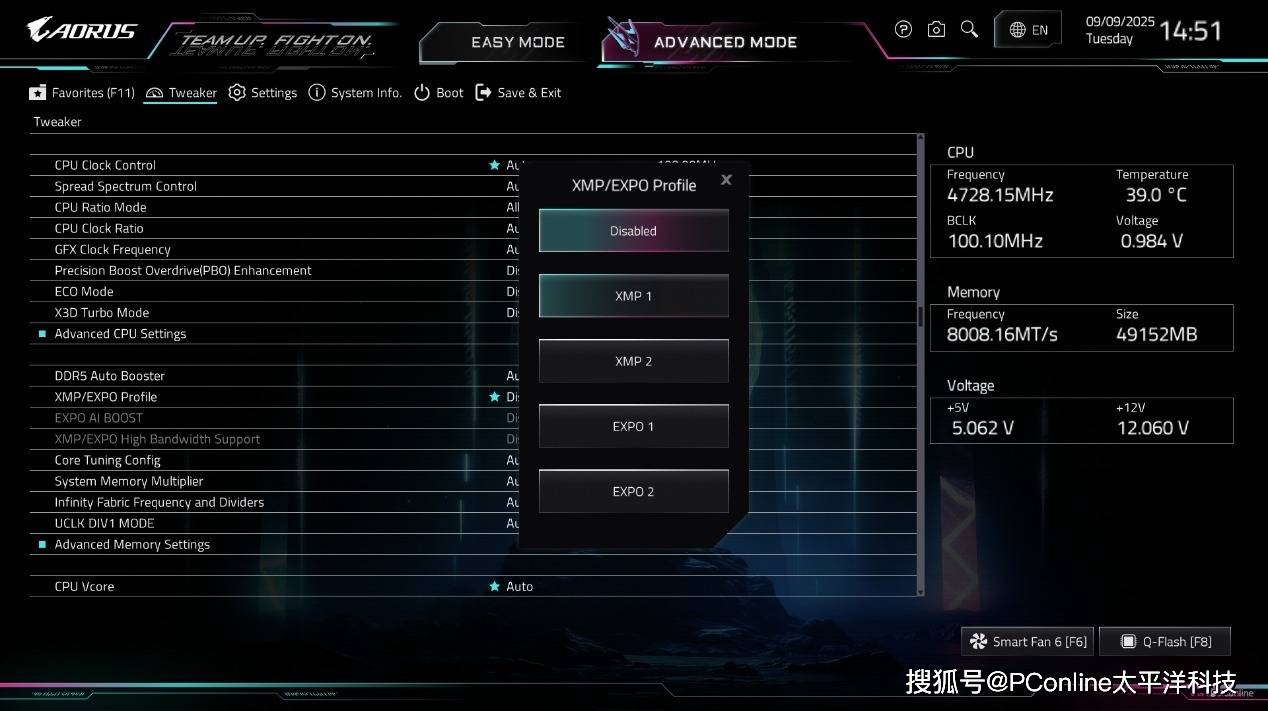

针对内存的设置则包含我们常用的一键XMP/EXPO,玩家能够一键套用内存厂商提供的参数,实现内存性能的提升。

另外,技嘉还提供了高频宽功能,开启以后玩家能够获得更好的内存性能,下面的测试环节我们也会提到。

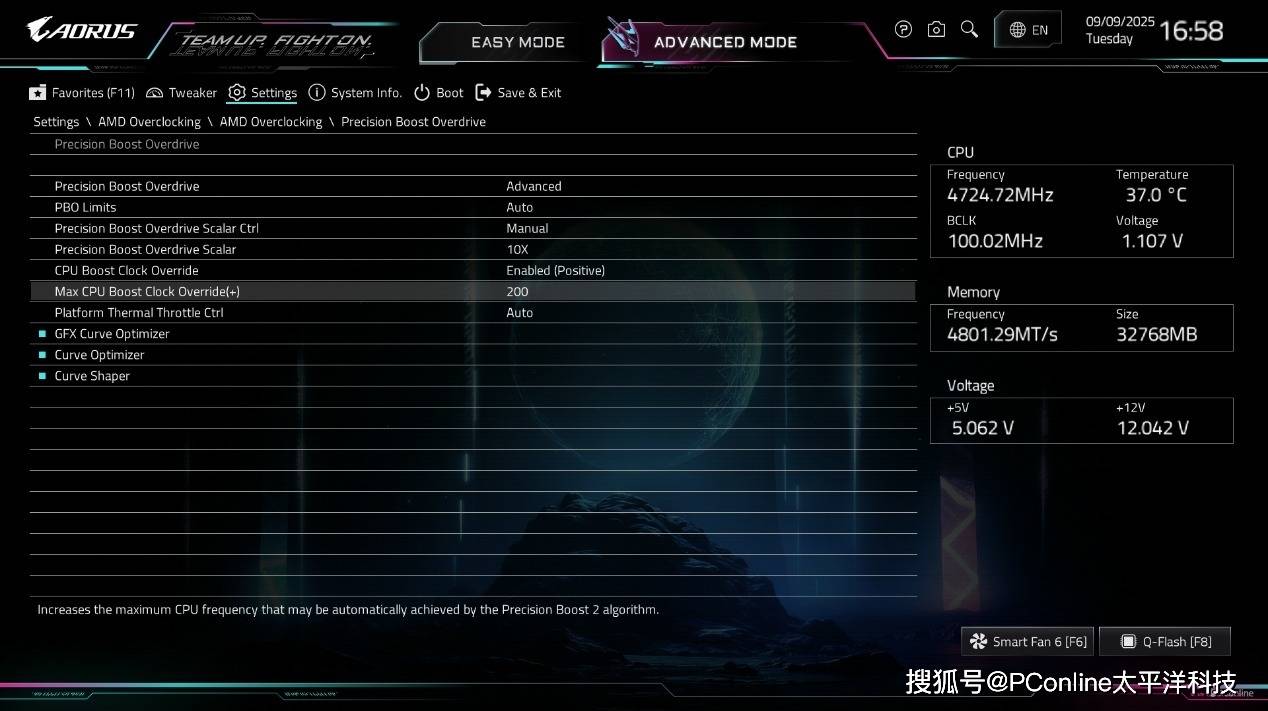

设置页面则包含了一些常用的功能。例如在AMD Overclocking页面能够开启AMD官方的PBO功能。你甚至还可以手动超频,实现更强的性能释放。

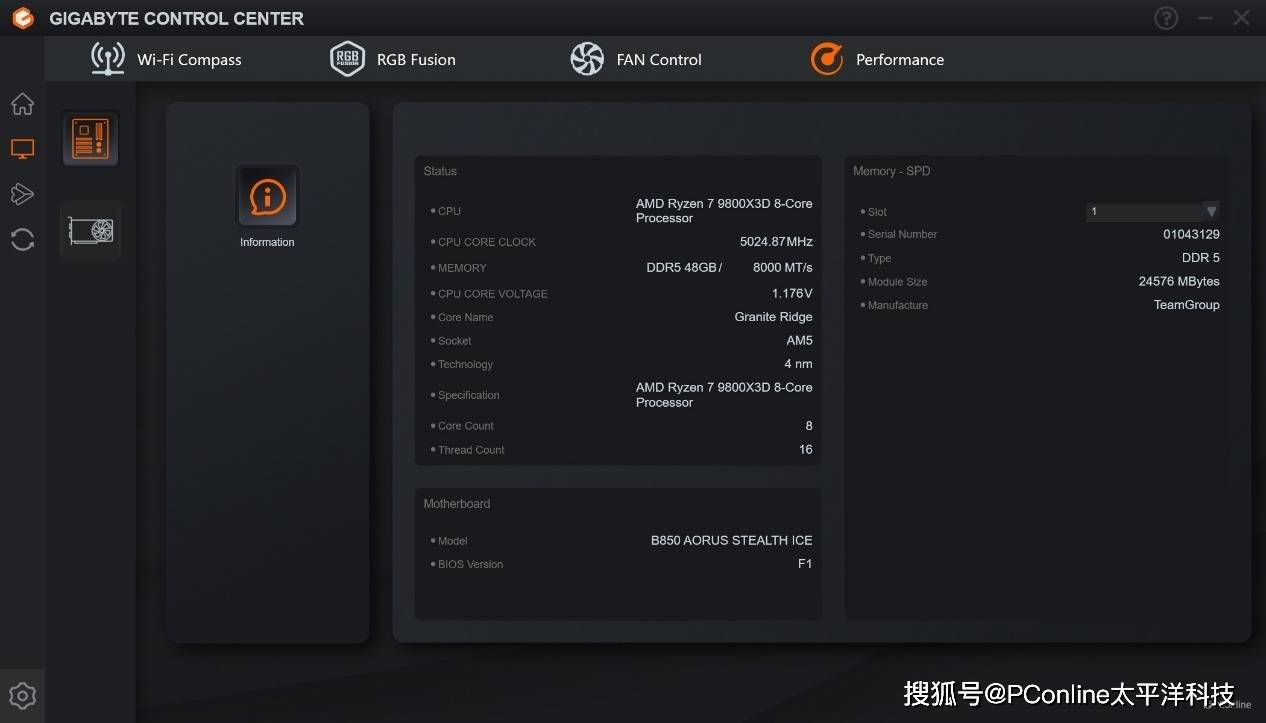

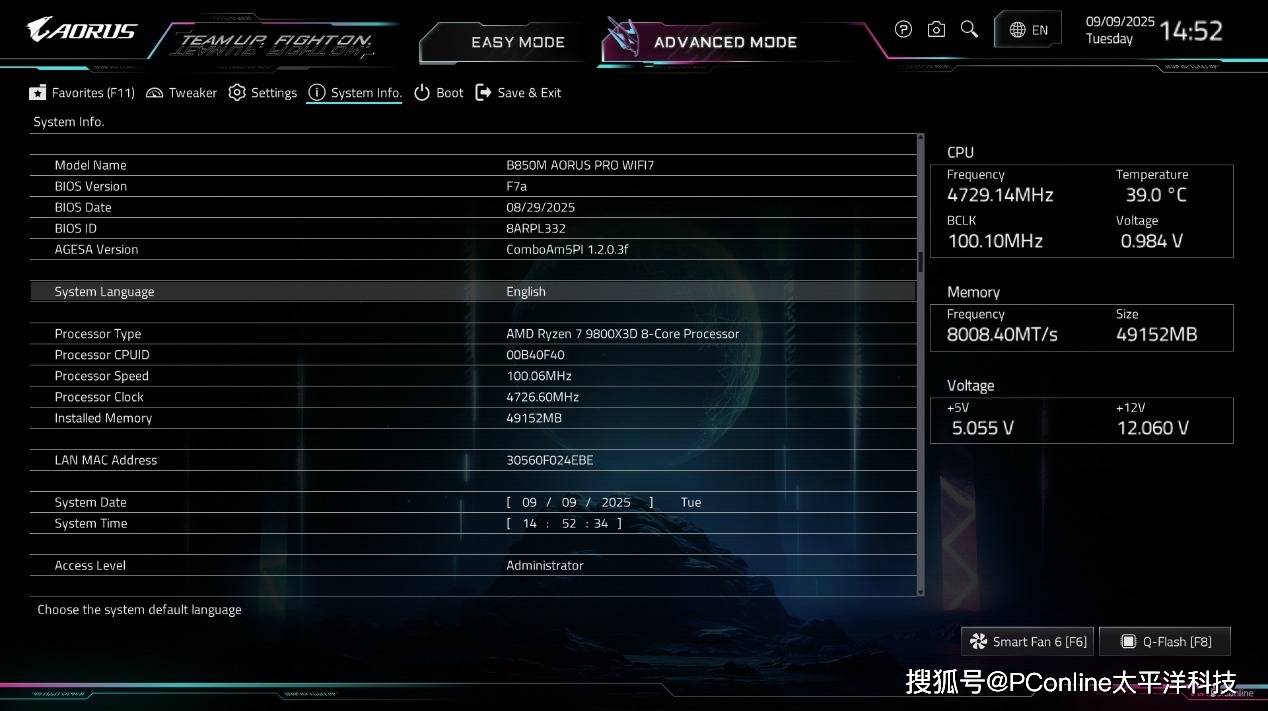

系统信息页面则是一些关于平台硬件的基本信息。玩家可以对自身硬件有个基础的了解。

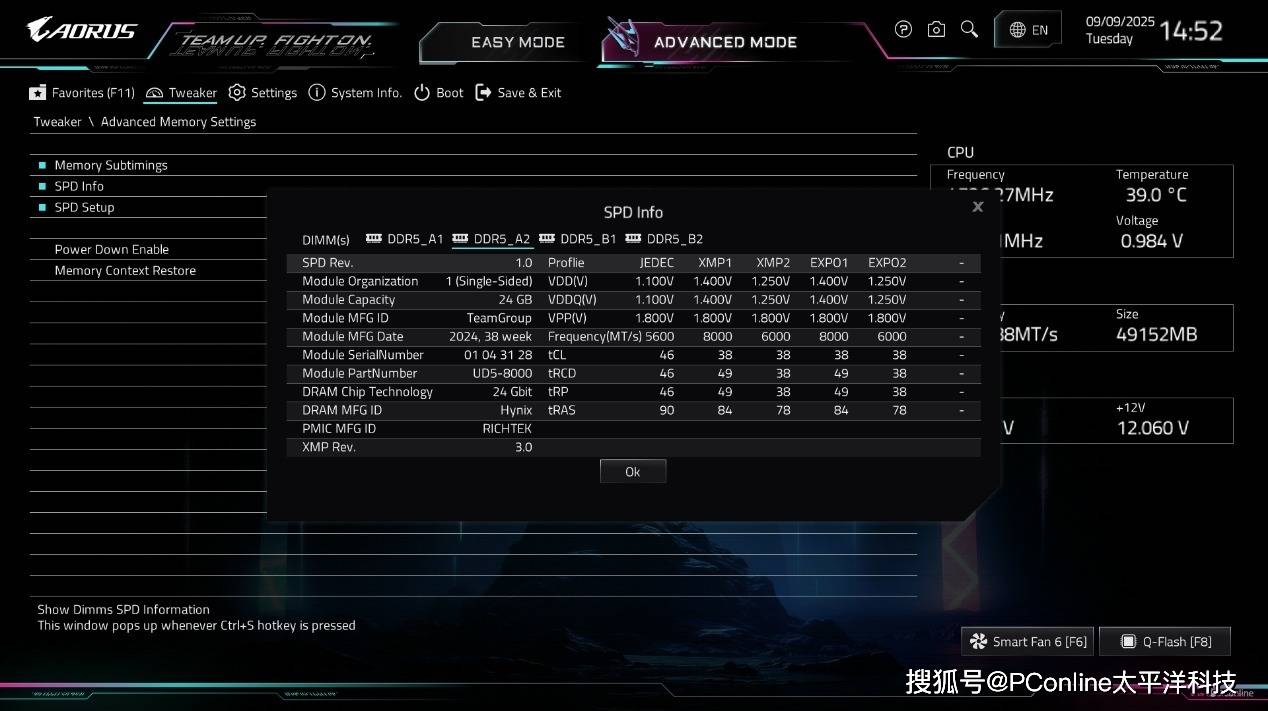

在系统信息页面还能查看到内存的SPD信息,例如我们使用的这款内存包含EXPO-6000以及EXPO-8000两个档位。

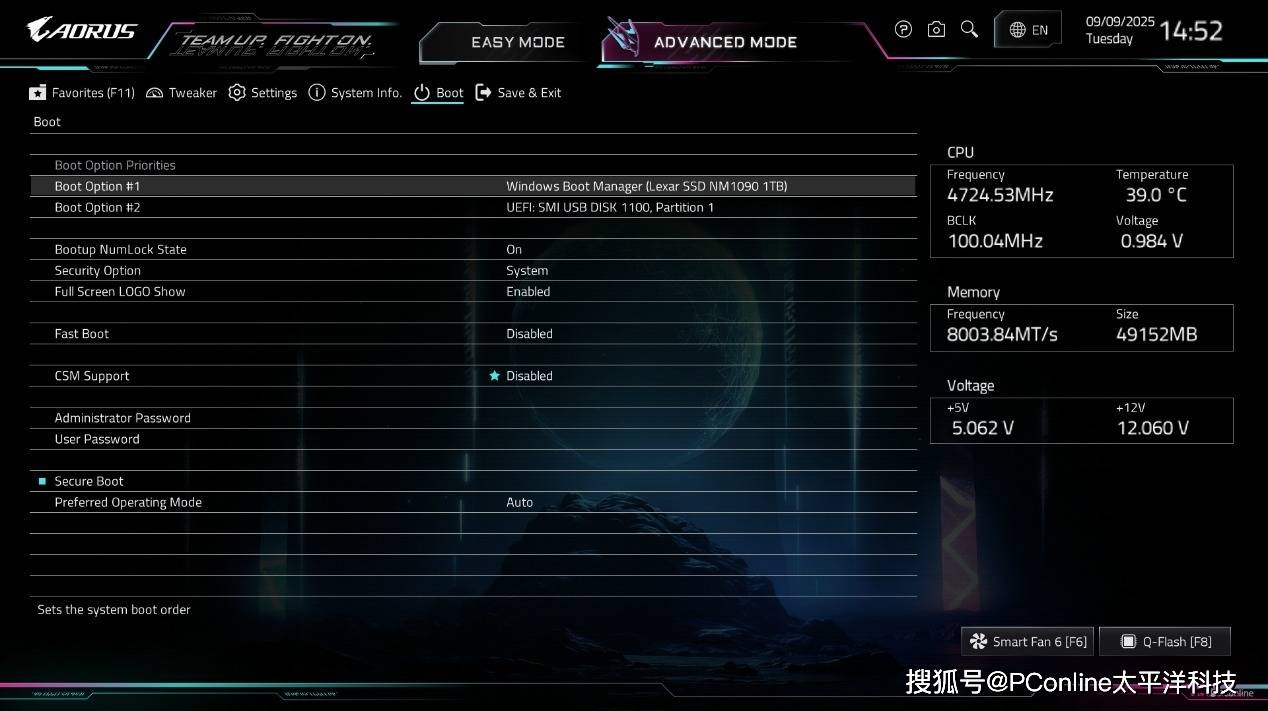

最后就是开机功能设置页面了,主要都是一些常规的启动项调整,总的来说BIOS设计简约明了,就算是小白用户也能轻松找到相应的选项。

技嘉智能管家GCC

看过了BIOS设计,再来看看大家耳熟能详的GCC软件,GCC全名Gigabyte Control Center,软件功能涵盖了平台软硬件驱动及管理设置功能。通过GCC轻松进行各项应用程序的安装、管理及版本升级。

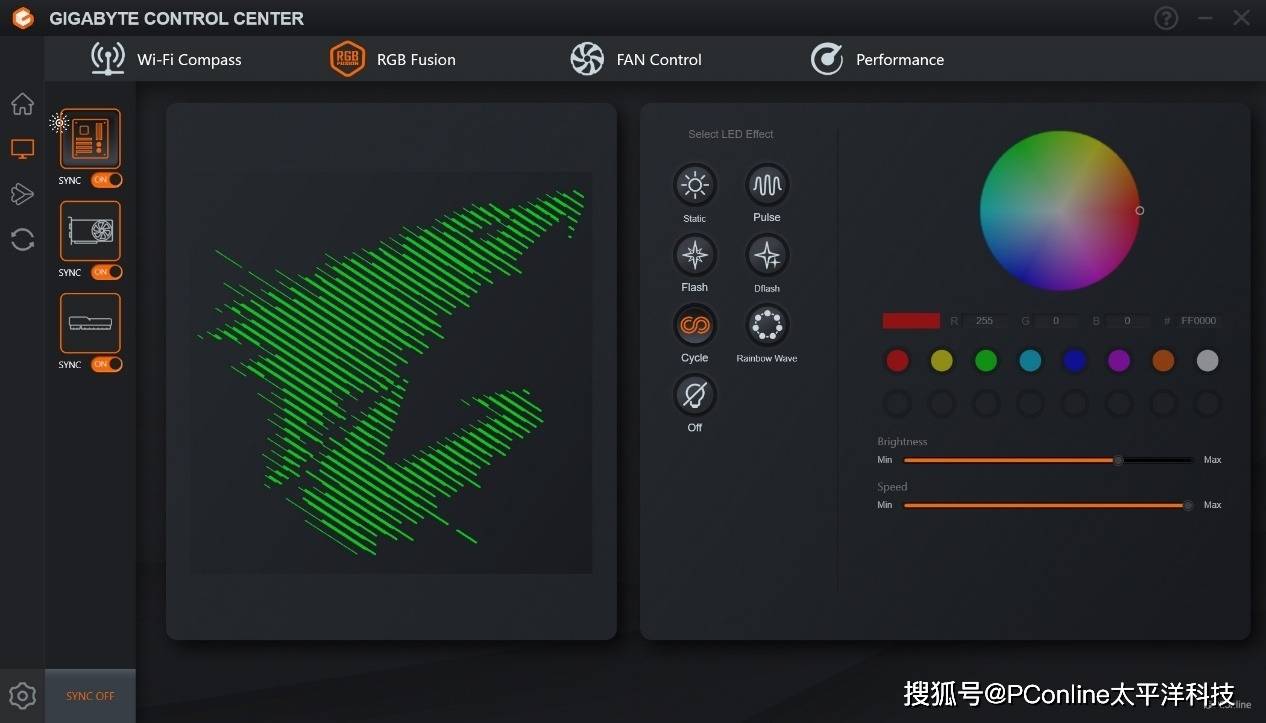

其中喜欢RGB的玩家可以直接体验GCC内部的RGB Fusion功能,它能够将所有的硬件进行灯光同步,打造不一样的装机效果。

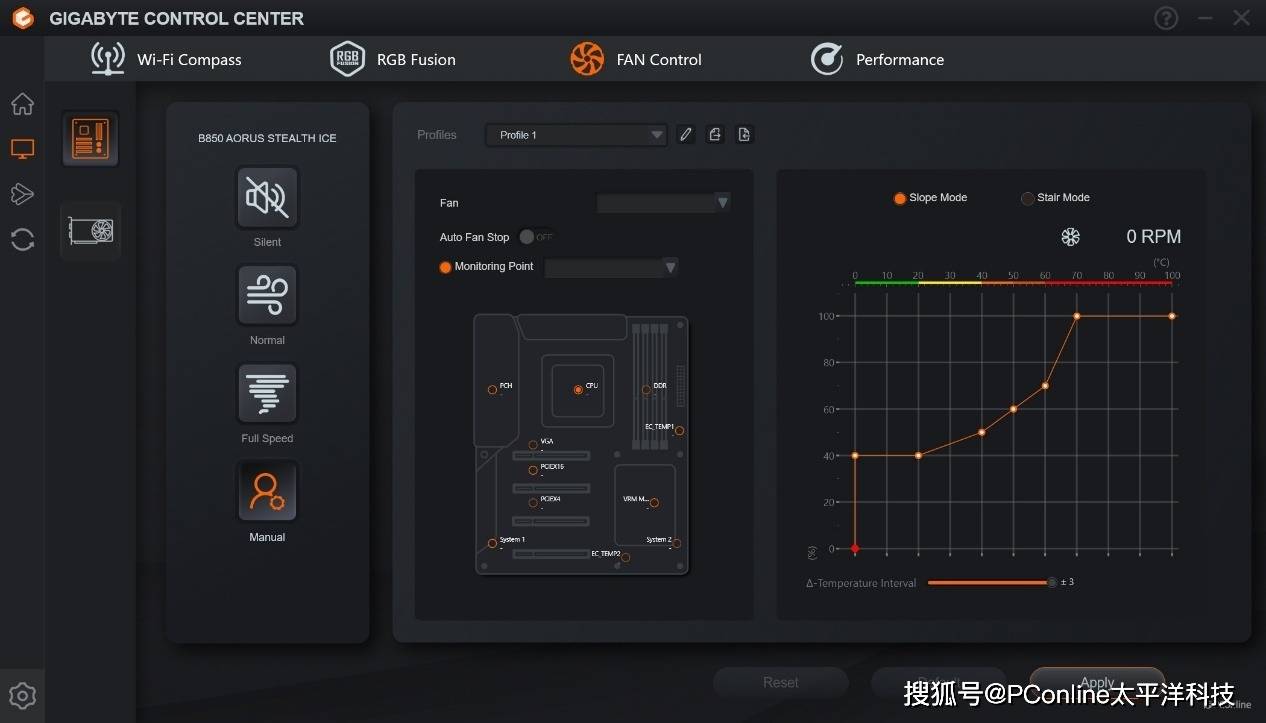

Fan Control功能则能够让玩家更轻松调整风扇转速,从而达到低温与静音的平衡点。

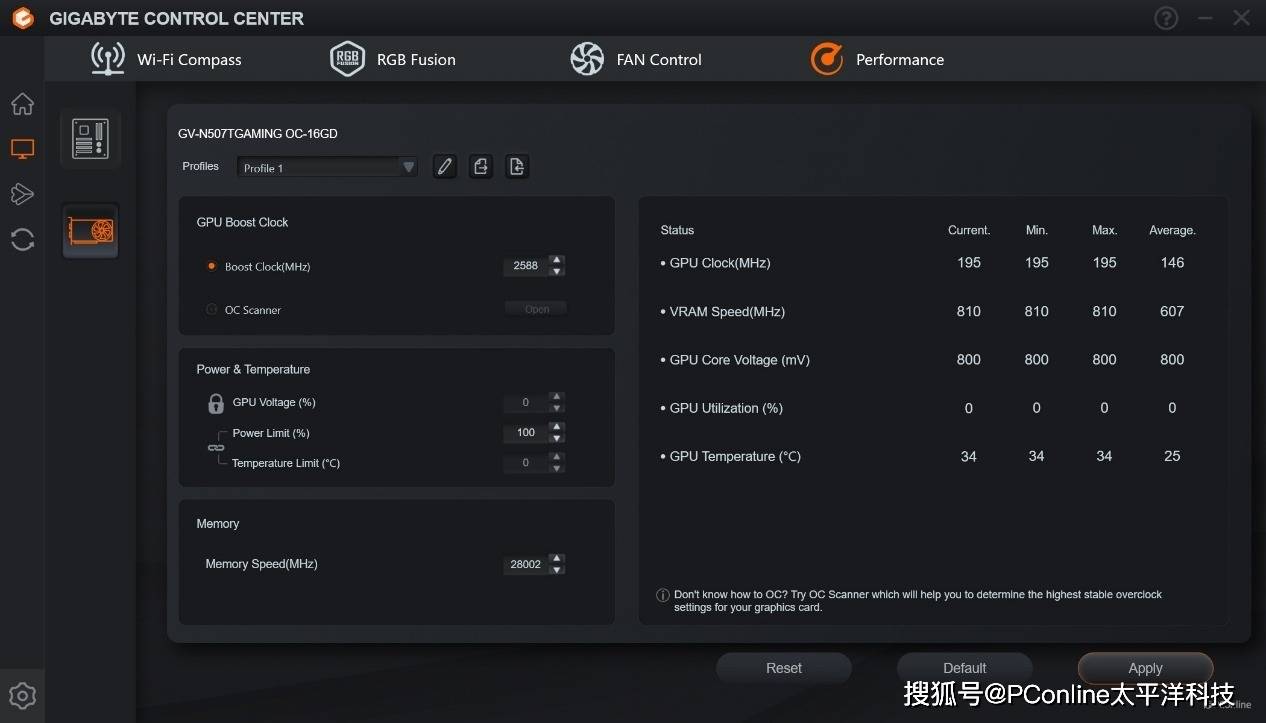

至于Performance页面能调节的就很多了,玩家可以在这里调节主板或显卡的相关参数,从而实现更高的性能释放。

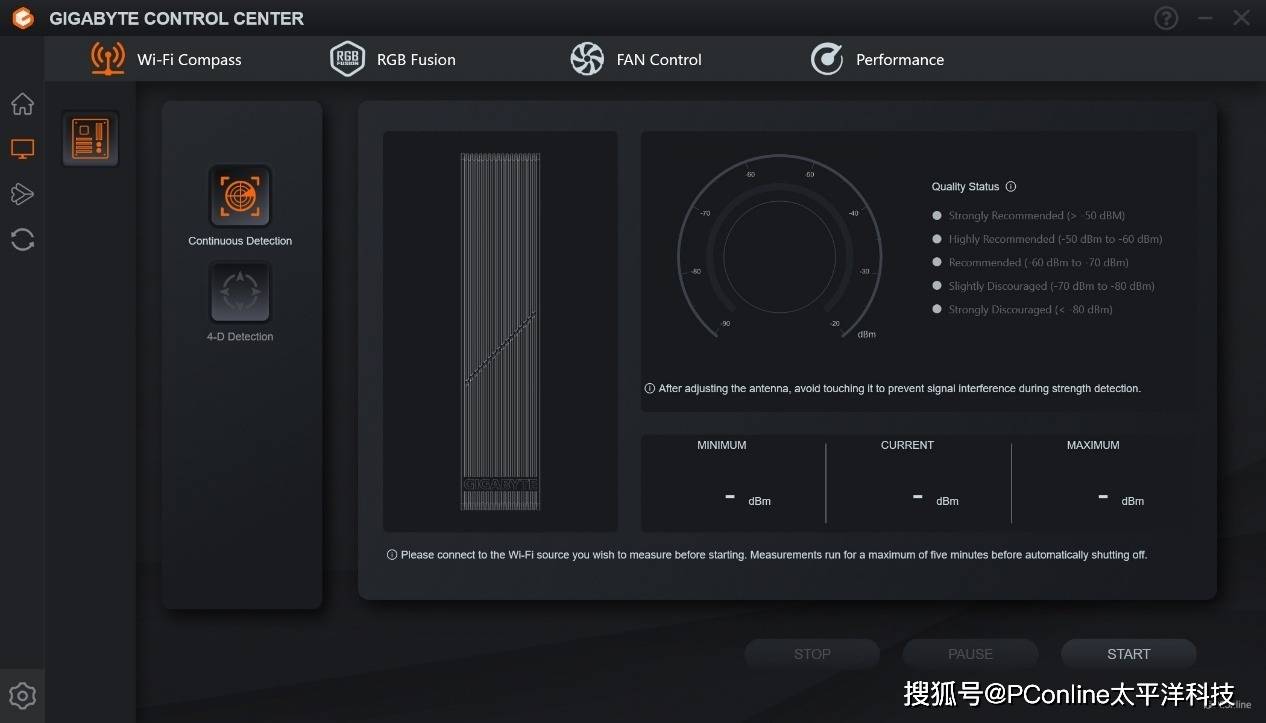

另外,上面我们介绍了这款主板的无线网络部分时提到它使用的是Realtek Wi-Fi 7 RTL8922AE 芯片组,技嘉为了让玩家能够有更好的网络体验与信号效果,在GCC内部还内置了 Wi-Fi 指南功能。可以持续检测信号强度,或手动调整天线的四个方向检测信号强度。

测试平台介绍

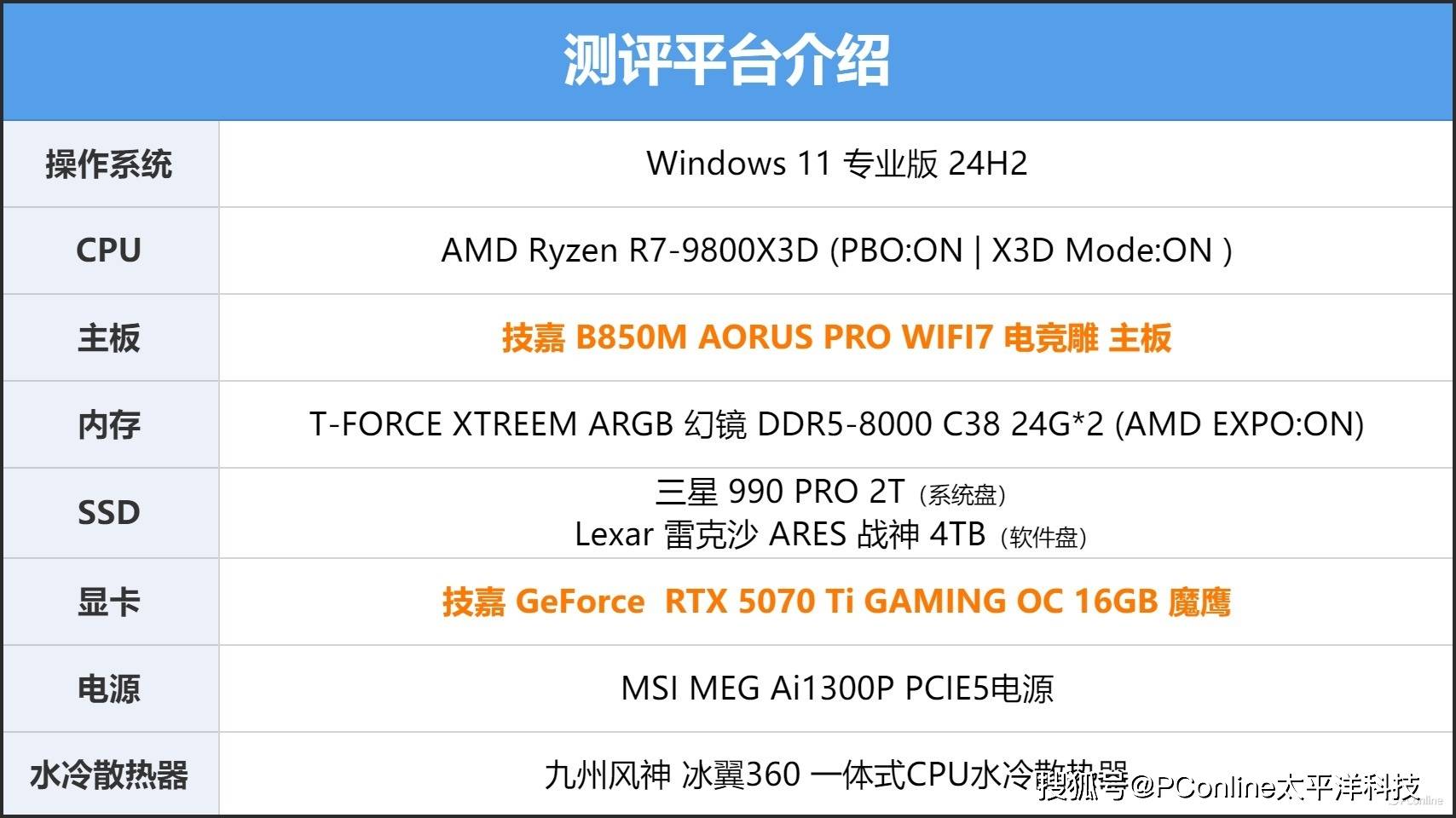

下面是本次测试用到的硬件平台配置。主板毫无疑问是技嘉B850M AORUS PRO WIFI7电竞雕主板,处理器则是目前的游戏神U——AMD 9800X3D,显卡我们用的则是技嘉同款GeForce RTX 5070 Ti GAMING OC 16GB魔鹰。

基准性能测试

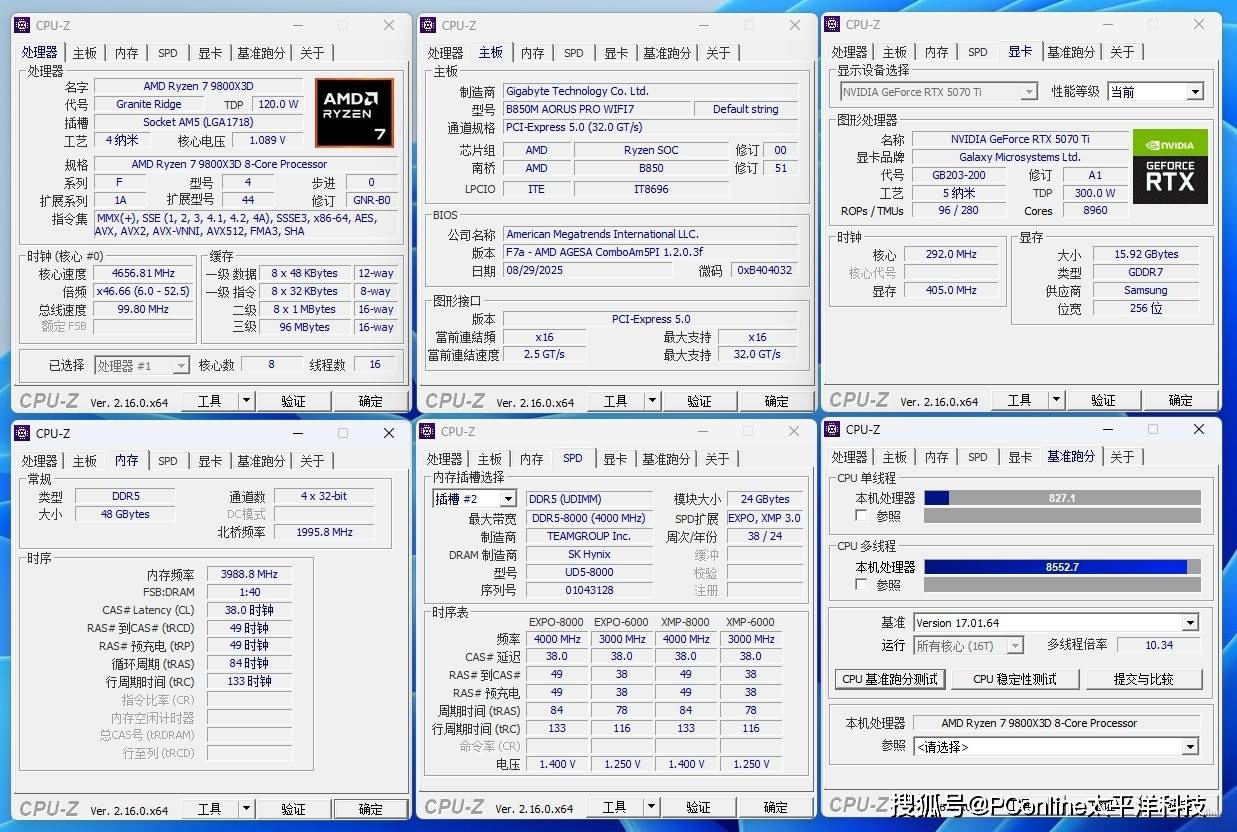

上机后,依照惯例,我们还是先在CPU-Z中看看平台硬件信息,同时也可以对处理器进行一定的性能测试。主板为上面提到的技嘉B850M电竞雕主板,支持PCIe 5.0标准。性能释放方面,实测9800X3D跑出了单核827.1,多核8552.7的成绩。

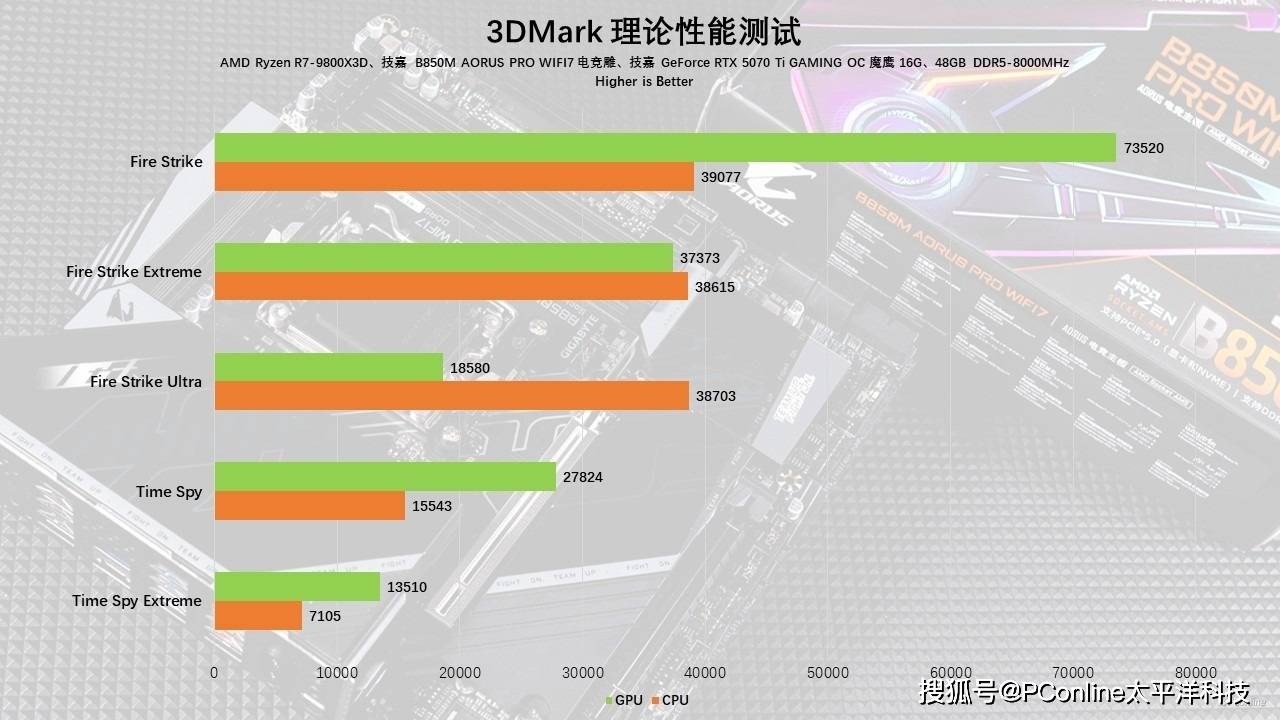

紧接着我们还测试了基本的3DMark理论性能,无论是在DX11的Fire Strike项目,还是DX12的Time Spy项目,成绩均相当优秀,特别是在Fire Strike中,9800X3D的成绩直接逼近4W分大关,技嘉B850M电竞雕主板12+2+2的出色供电配置才让这颗游戏神U有了不错的性能释放空间。

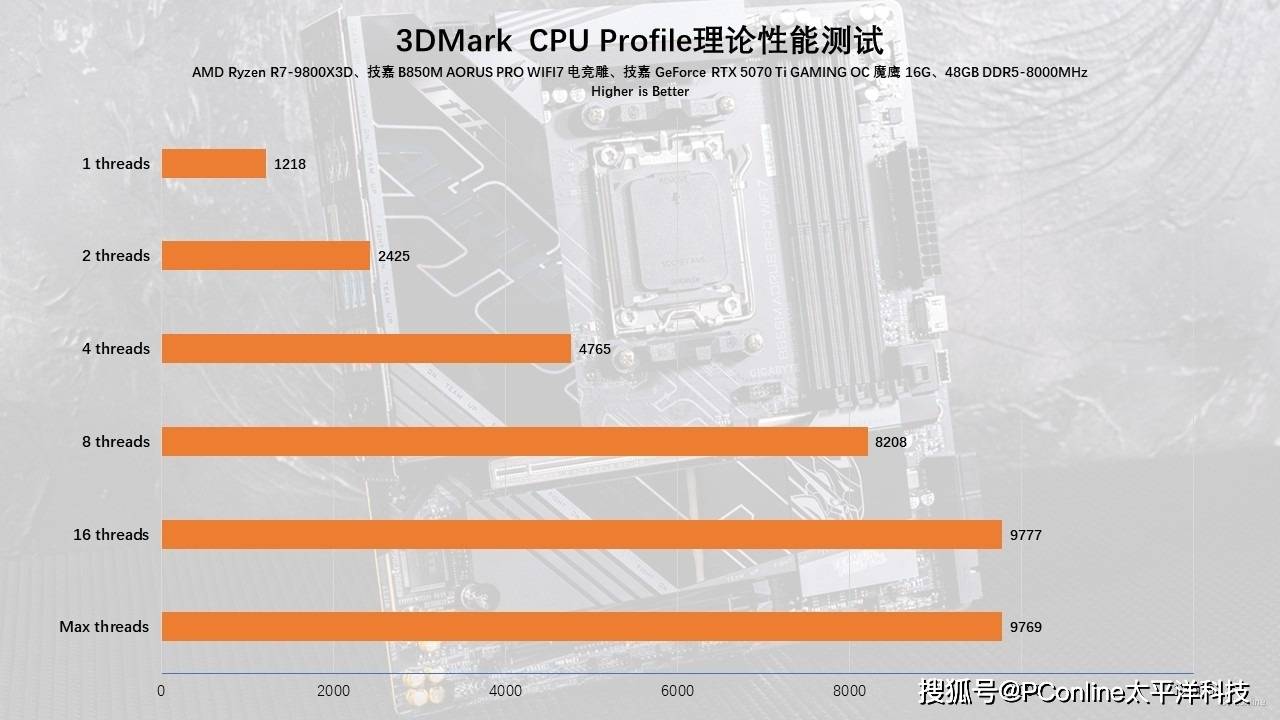

3DMark CPU Profile测试我们也进行了测试,这项测试可以更精准的测试CPU在单核与多核方面的性能表现,实测9800X3D的单线程分数为1218,最大线程分数为9769,表现不错,作为一款专为游戏而生的CPU,这个成绩已经完全能够满足主流用户的需求了。并且有一说一,这个成绩比绝大部分B850主板测出来的都要更高一些。

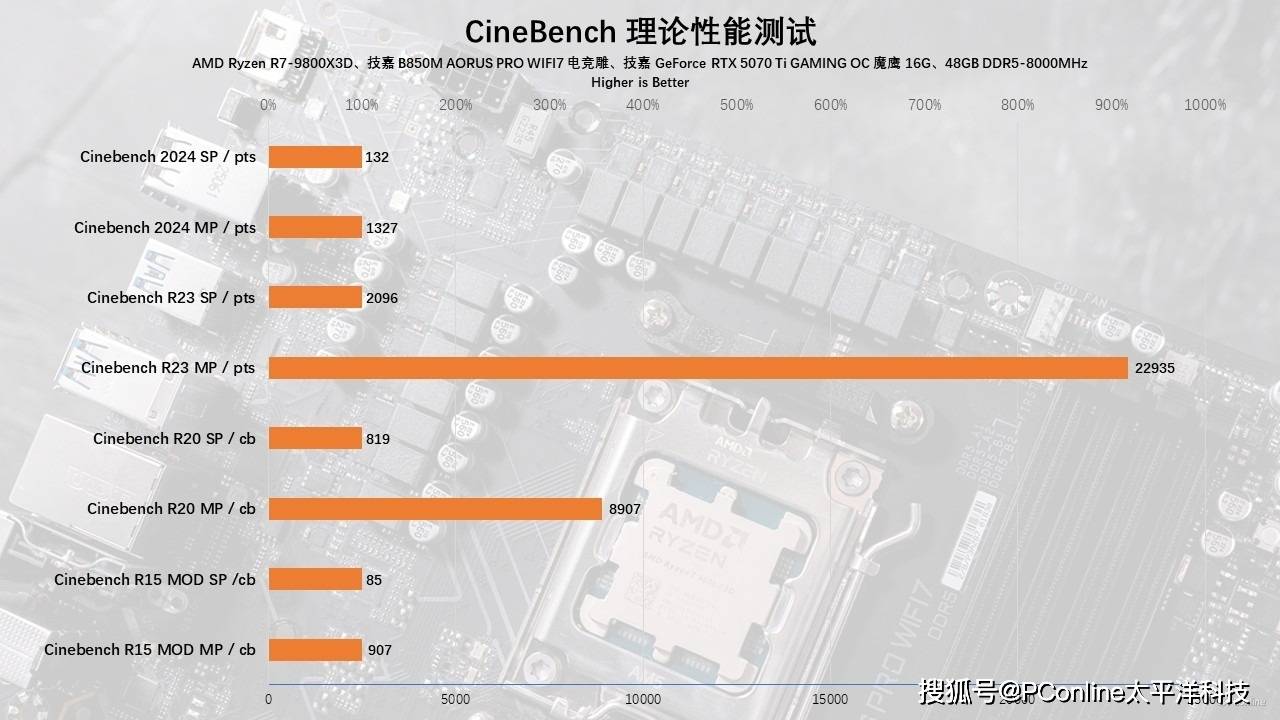

最后是CineBench测试,涵盖从早期的 CineBench R15 到如今更具挑战性的 CineBench 2024 各个版本。9800X3D在技嘉B850M电竞雕主板上的性能释放还是非常激进的,尤其是在R23版本当中,多核性能直接逼近23W分,单核成绩也离2100只有一步之遥。而在压力更大的2024版本中,也完全不输一些X870主板上的表现。

内存性能测试

下面我们要进行的是针对技嘉B850M电竞雕的内存性能测试,在JEDEC-5600MHz下,我们手上这套48GB容量的DDR5内存表现如下:读取速度为49840 MB/s,写入为68354 MB/s,复制为45201 MB/s,延迟为105 ns,表现中规中矩。

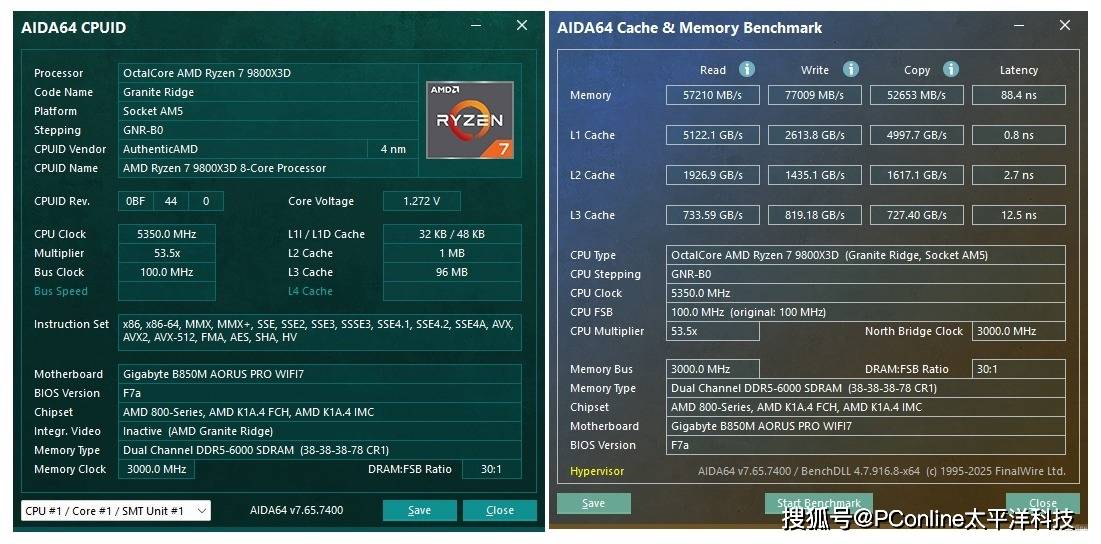

开启EXPO-6000MHz以后,内存性能有了不小的提升,首先读取速度来到了57210 MB/s,提升约15%,写入速度为77009 MB/s,提升约13%,复制速度为52653 MS/s,提升约16%,延迟也降至88.4 ns。

我们进一步提高内存频率至EXPO-8000MHz,主板也能轻松点亮,并且内存性能也有一定的提升,延迟也降低了一些,当然,这款主板的潜力应该不至于此,有时间的玩家可以在BIOS中进行更细致的调整,以达到更优的表现,喜欢超频的玩家选它就对了。

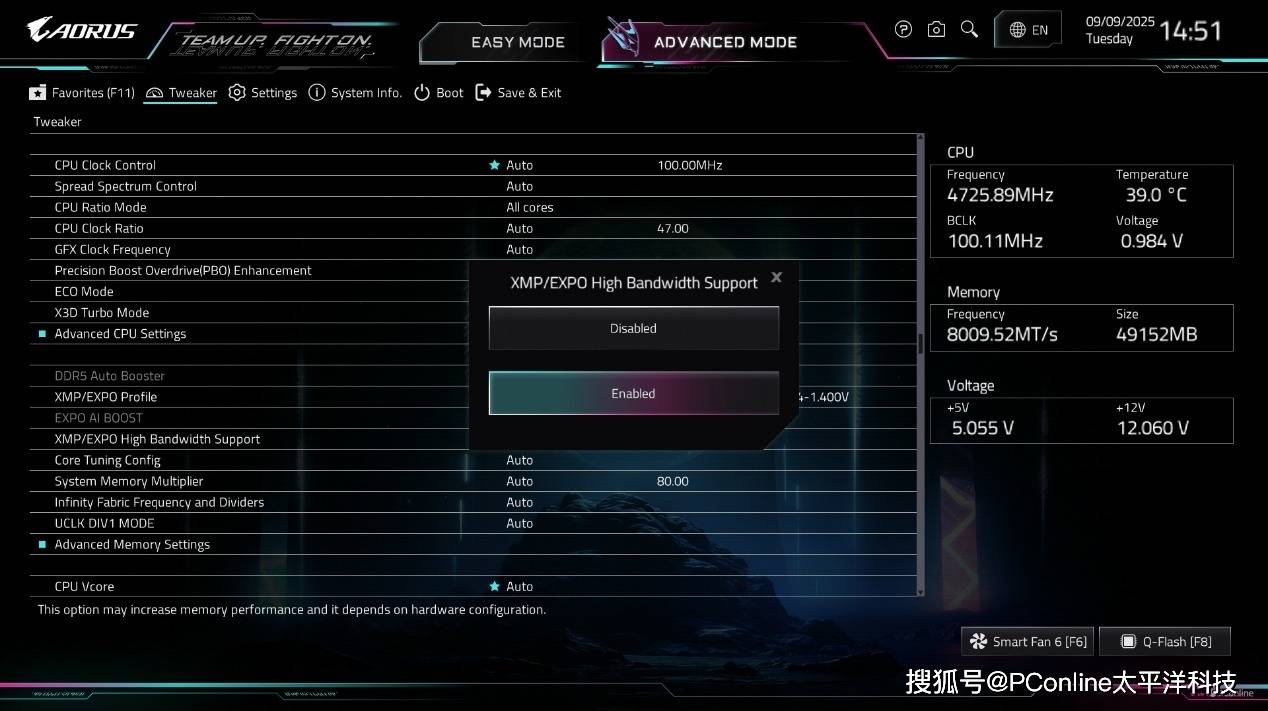

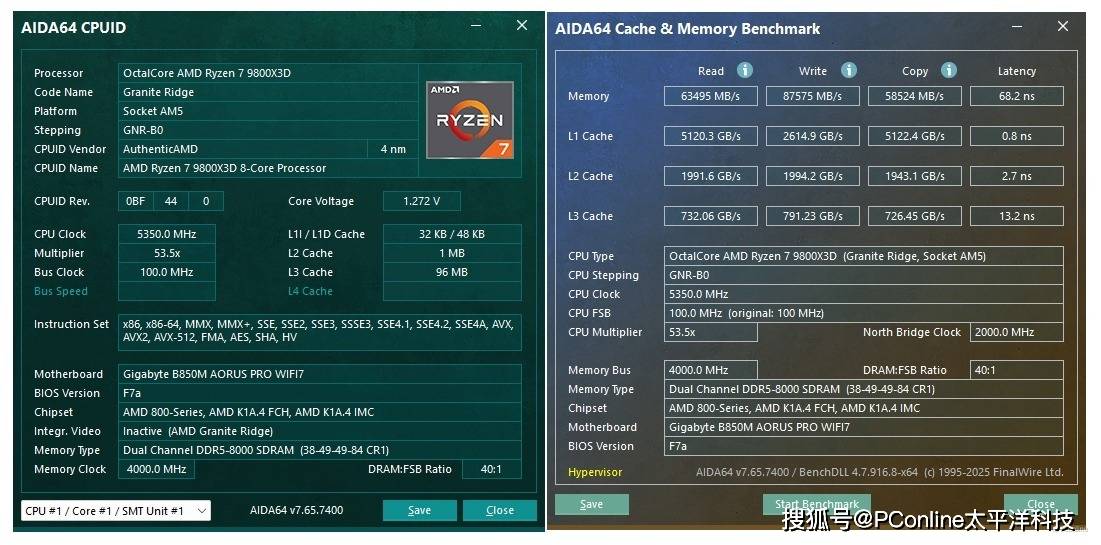

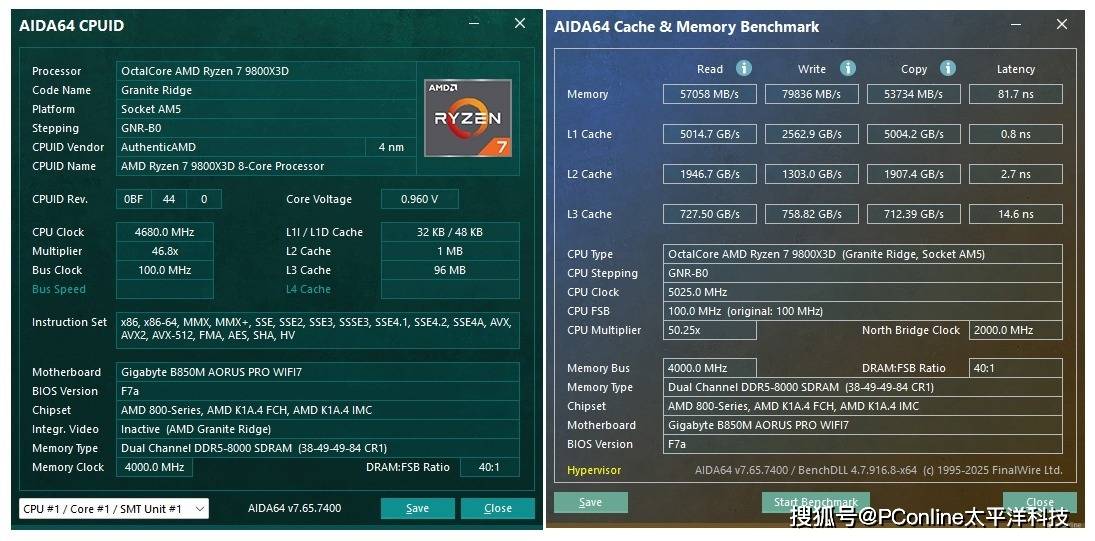

另外,在BIOS介绍环节我们也提到了技嘉B850M电竞雕主板还支持XMP/EXPO高频宽功能,这里我们也进行了实测。例如同样是DDR5-8000MHz,在开启了高频宽功能以后,内存的读取由57058 MB/s提升至63495 MB/s,提升约11%;写入提升也非常明显,由79836 MB/s直接上涨到了87575 MB/s,提升约10%;复制则是由53734 MB/s提升至58524 MB/s,提升约9%,延迟更是由原本的81.7 ns降低至68.2 ns,总的来说,开启高频宽功能后,各方面的性能提升都非常大。

创作性能测试

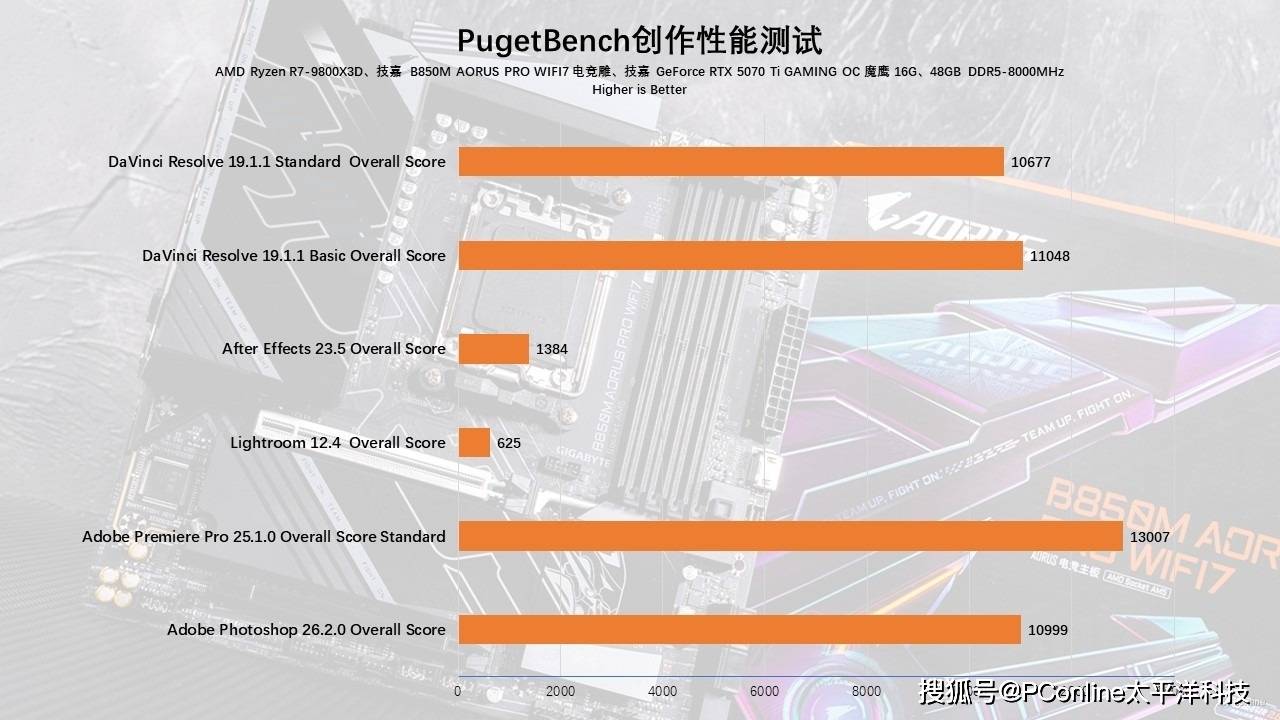

理论性能过后,就来到了我们的创作性能实测环节。首先是影像创作环节,这里我们使用PugetBench进行测试,这里涵盖了Photoshop、PR、AE、LR等大家常用的Adobe软件,能够真实的模拟用户的使用场景,得出的成绩也更接近实际体验。

实测在技嘉B850M电竞雕主板这套平台上,展示出了中高端主机的实力,无论是简单的图像处理还是压力较大的视频剪辑与渲染层面,都有不错的成绩,基本能够满足专业用户的需求。如果你是一名创意工作从业者,这套平台绝对能满足你的工作所需。

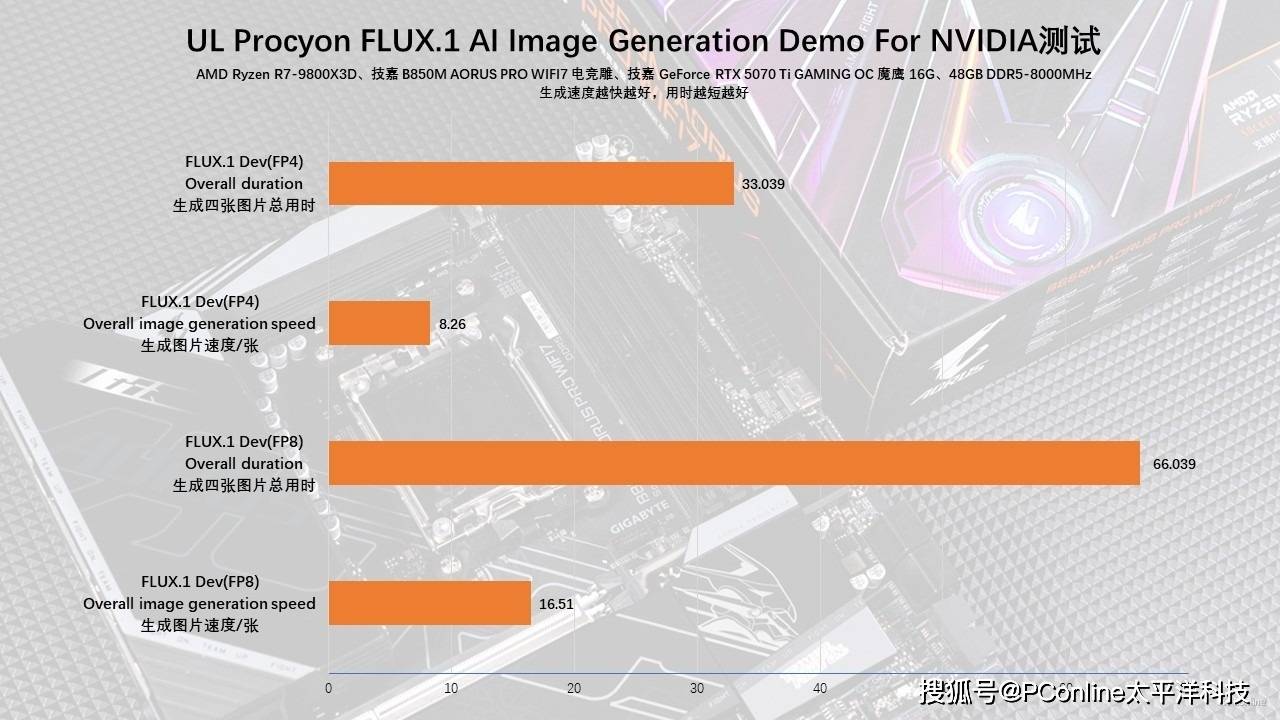

我们再来看看AI方面的表现,我们用UL Procyon测试了这套平台的AI文生图性能,实测在RTX 50系显卡支持FP4精度的黑科技之下,这套平台能够实现8.26 s出一张图的实力。相比仅支持FP8精度的话,效率要足足快了一倍左右。

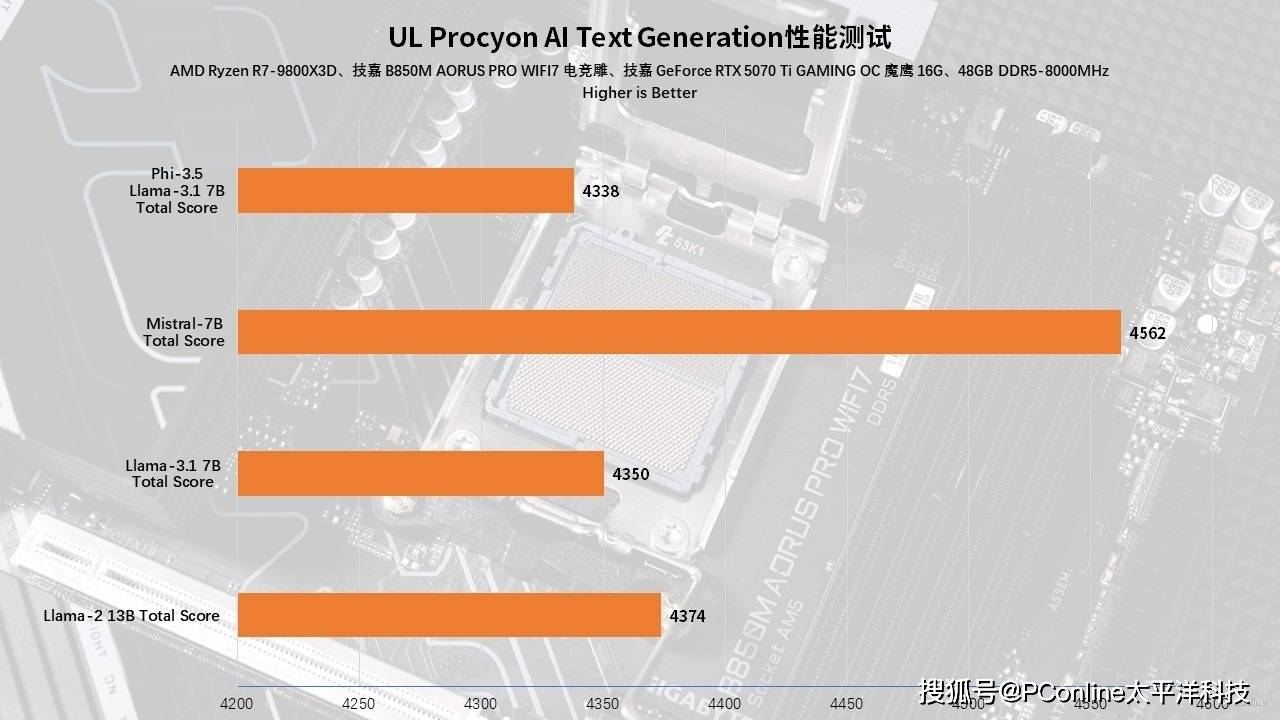

随后,我们利用UL Procyon的AI Text Generation对多个大型语言模型进行了进一步测试。实测技嘉B850M电竞雕搭配9800X3D以及技嘉GeForce RTX 5070 Ti GAMING OC魔鹰,能够从容的应付目前常用的大模型,运行起来可以说是丝滑流程,回答问题时速度也非常快,完全可用。

日常体验测试

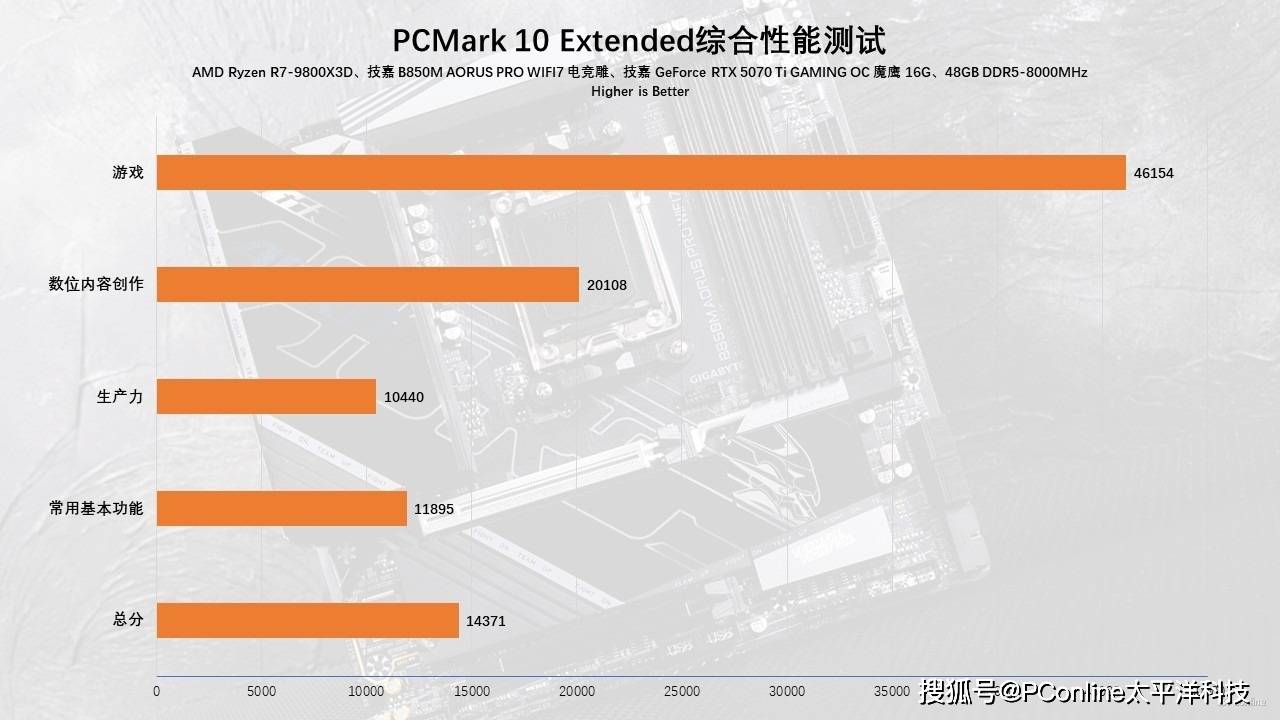

日常使用体验使用PCMark 10 Extended项目来进行测试。项目包括常用基本功能、生产力、数位内容创作,以及游戏测试部分,从而全面地评价这套平台的使用体验。

实测这套以技嘉B850M电竞雕主板为核心的平台在性能测试中取得了相当出色的成绩,总分为14371,其中常用基本功能得分为11895,生产力方面为10440,数位内容创作高达20108,而在游戏性能测试中更是达到了46154分。这一优异表现得益于Zen5架构的创新设计以及先进的5nm制程工艺所带来的强大性能提升。与此同时,搭配一块性能强劲的显卡(如技嘉GeForce RTX 5070 Ti GAMING OC魔鹰),也能使整个电脑平台的运行体验更加流畅和出色。

游戏性能测试

游戏性能应该也是不少玩家关心的重点,我们也挑选了几款时下热门的3A大作进行测试,方便大家了解这套平台的性能释放。

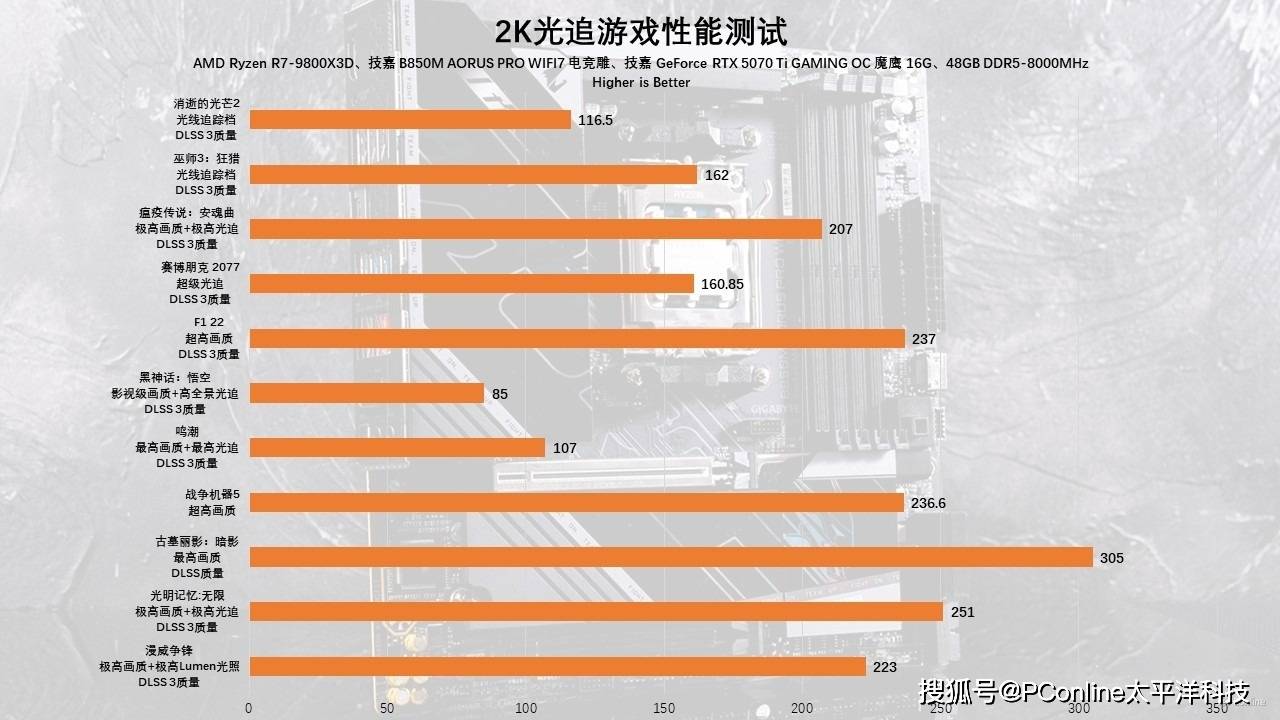

实测在结合AMD9800X3D处理器后,技嘉B850M电竞雕主板展现出了无可比拟的性能优势。通过实际测试多款热门3A游戏大作,这款主板在2K分辨率下能够轻松实现甚至突破300FPS的超高帧率,完美适配2K@240Hz的电竞显示器。无论是枪林弹雨的竞技场,还是细腻逼真的开放世界,技嘉B850M电竞雕主板都能畅快释放锐龙9000系X3D处理器的潜能,轻松打造顶级游戏平台。

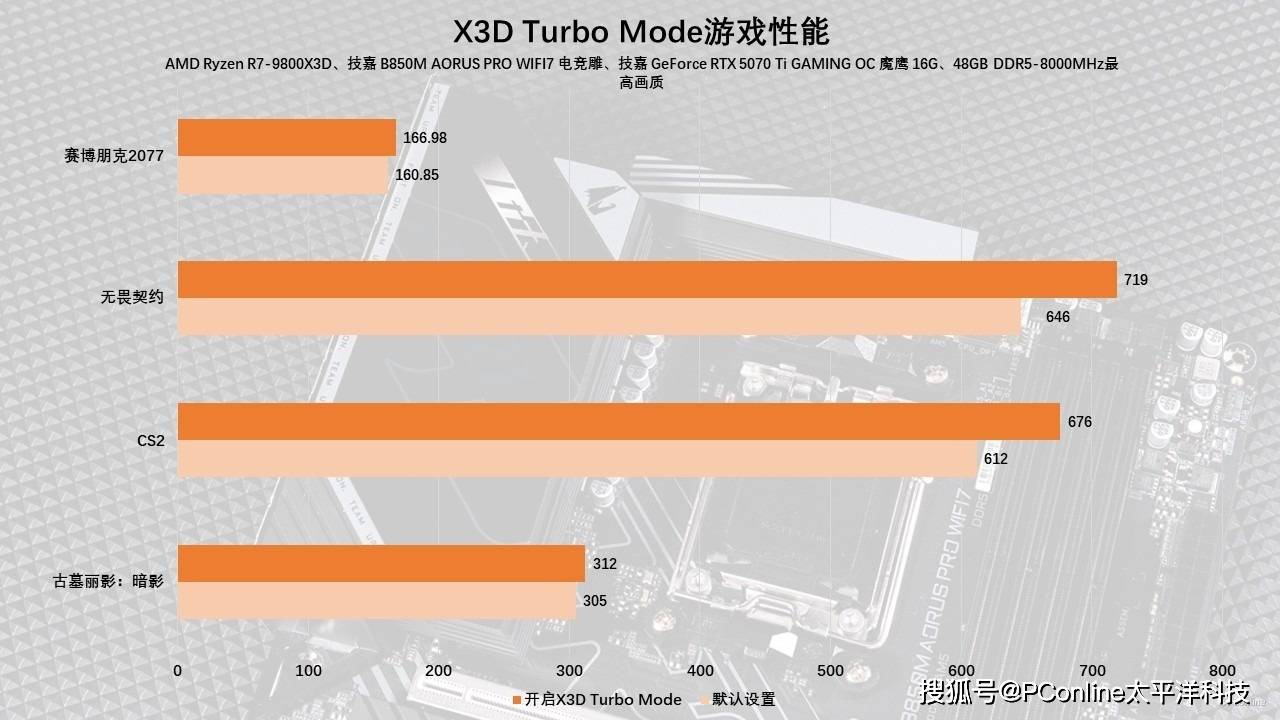

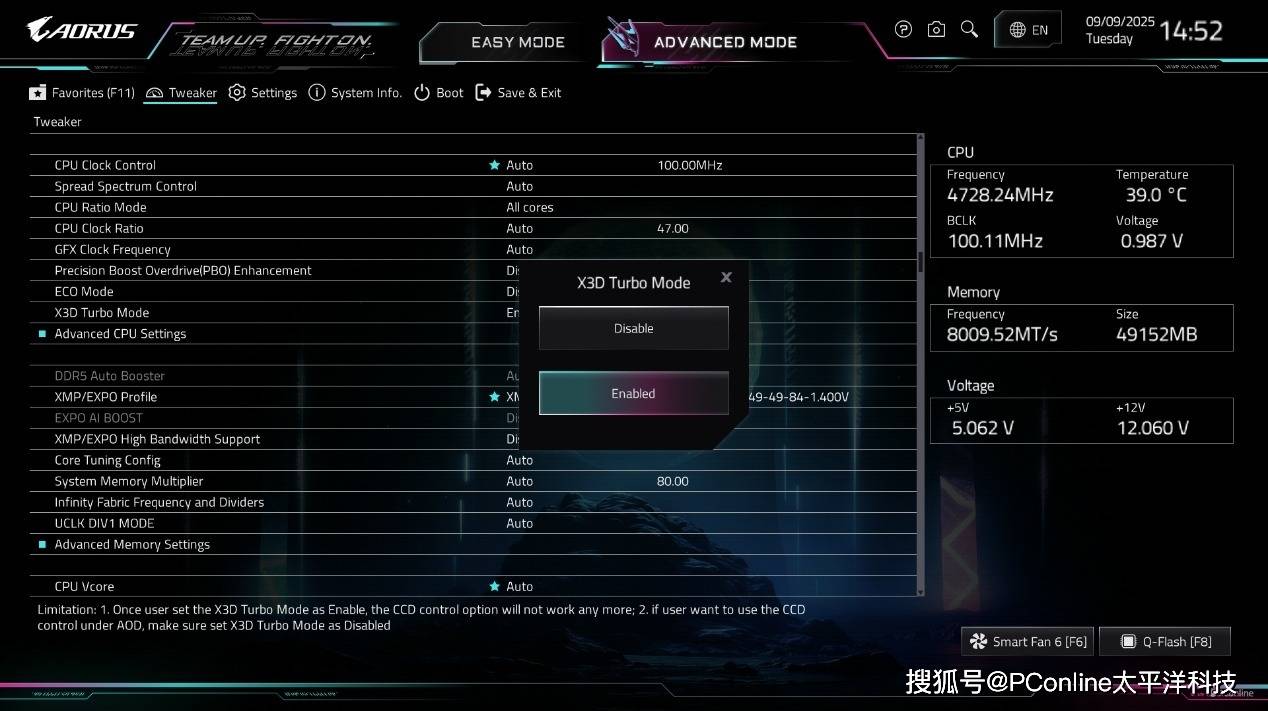

另外,这款主板还支持X3D Turbo Mode功能,它的原理就是在X3D处理器上关闭SMT技术模拟的逻辑核心,并关闭没有配备3D V-Cache缓存的CCD,让游戏都运行在8个真实的物理核心之上,因此让部分游戏获得更佳的表现。实测在开启X3D Turbo Mode之后,AMD 9800X3D确实在不少游戏中都进一步提升了帧率,对于玩家来说,相当于享受到了免费的性能升级。

FPU烤机测试

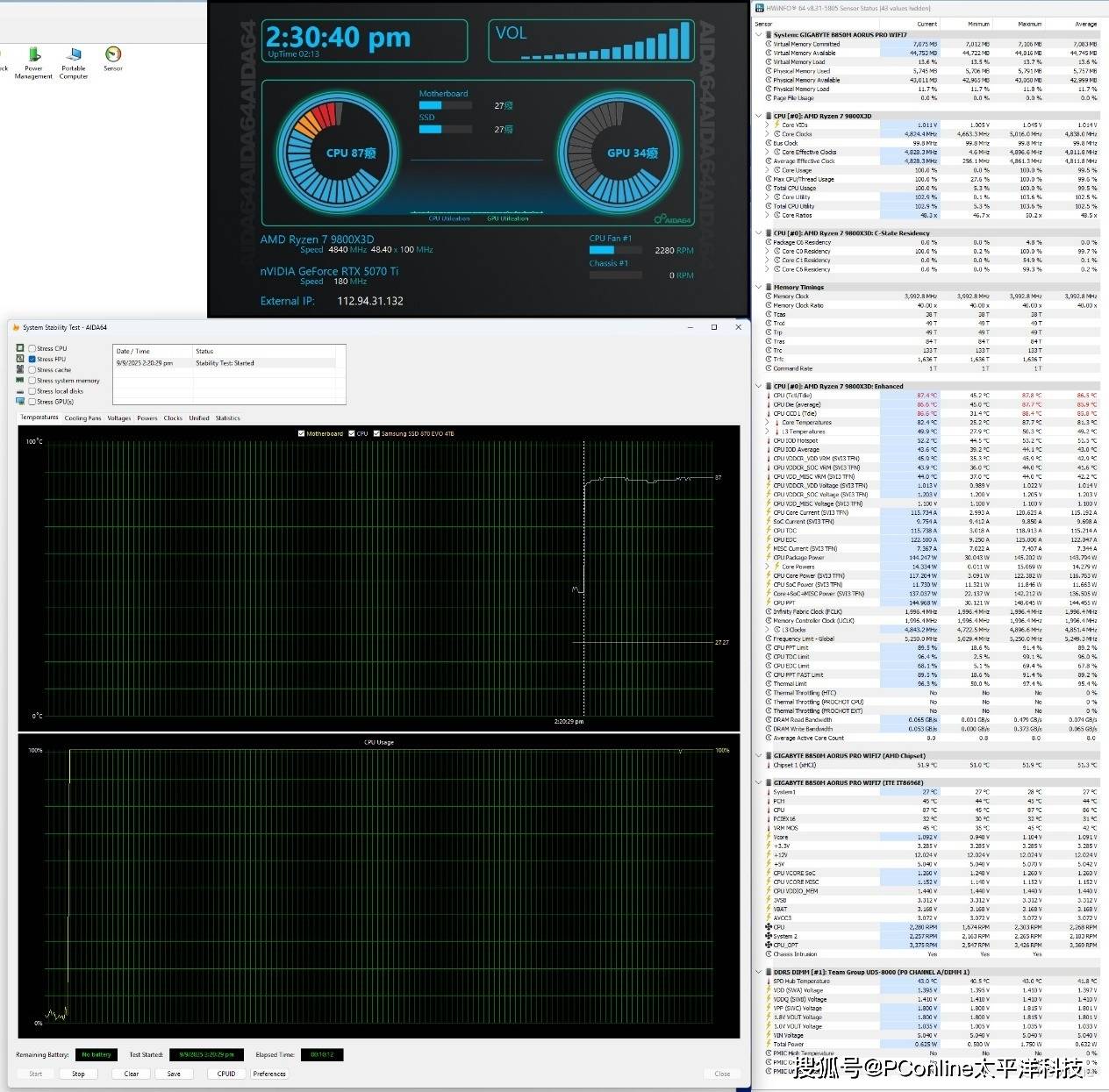

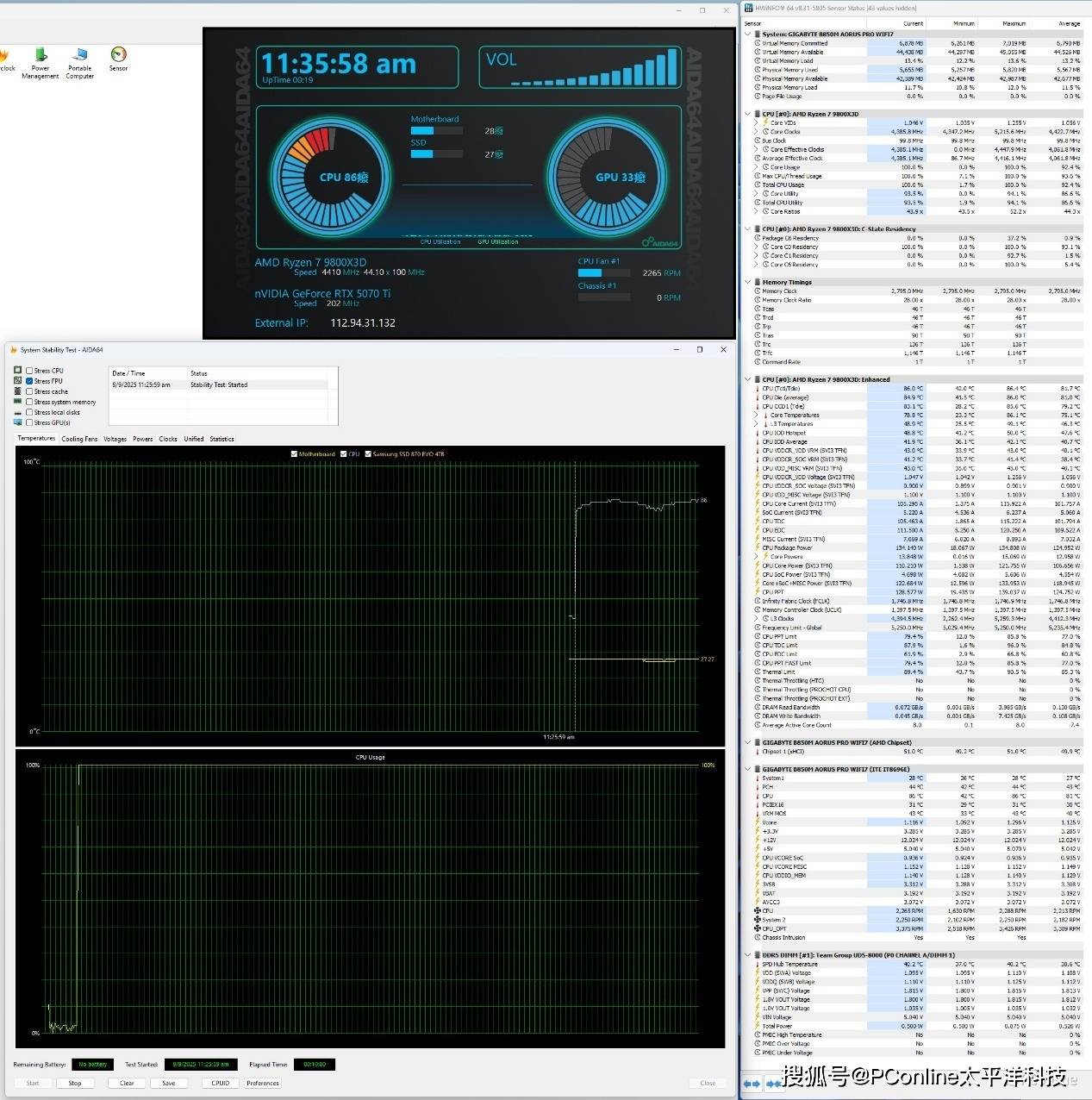

最后的测试自然是AIDA 64 FPU烤机测试,实测在启用AMD官方PBO的情况下,烤机10分钟以后,整机进入稳定状态,处理器温度为86度,处理器功耗达到了134 W,频率则是维持在4.4GHz左右。此时主板VRM MOS上的温度为43度。

紧接着我们又开启了BIOS内的PBO Enhancement功能,并且将档位调整至PBO Enhancement 90度Level 4。

再次进行烤机测试,同样烤机10分钟以后,此时处理器Package温度为87.4度,处理器功耗达到了144 W,频率则可以冲到4.8GHz左右,表现也非常不错。

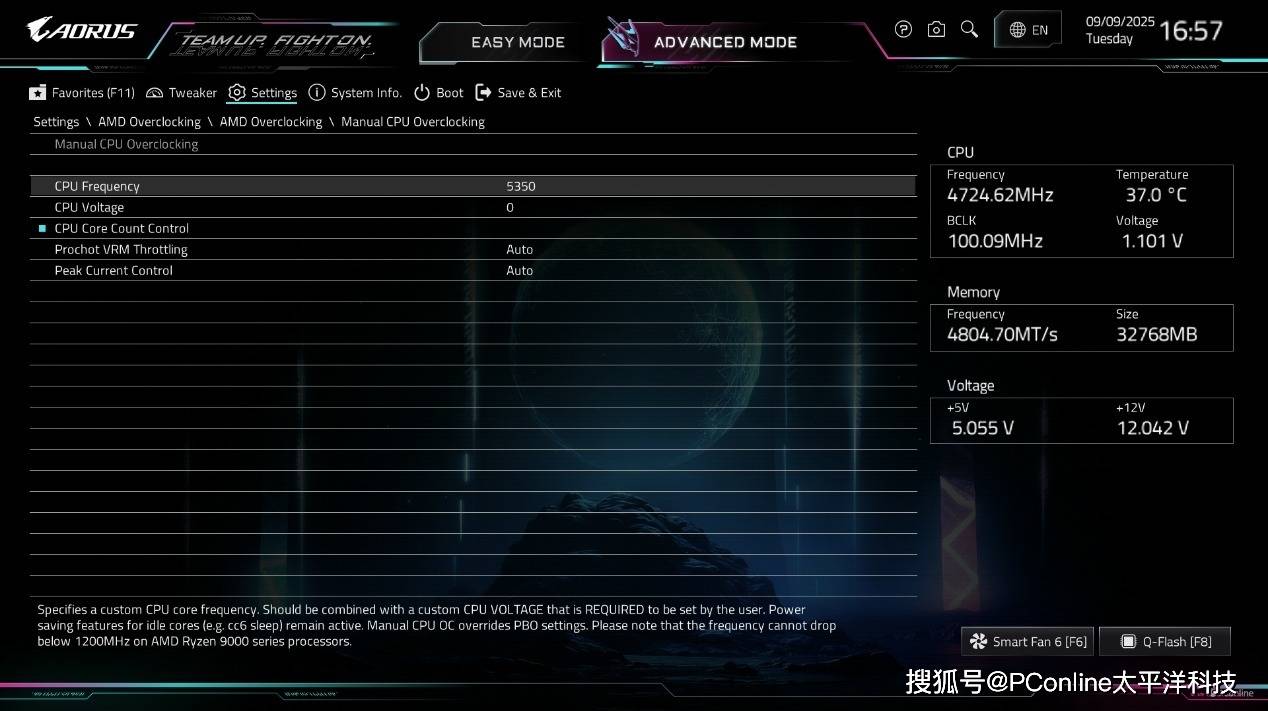

最后我们还进行了手动超频降压,在BIOS内将我们手上的这颗9800X3D的频率调整至5.35GHz,如果你的CPU体质足够好,甚至还能进一步做到5.4GHz,实现更强的性能释放。

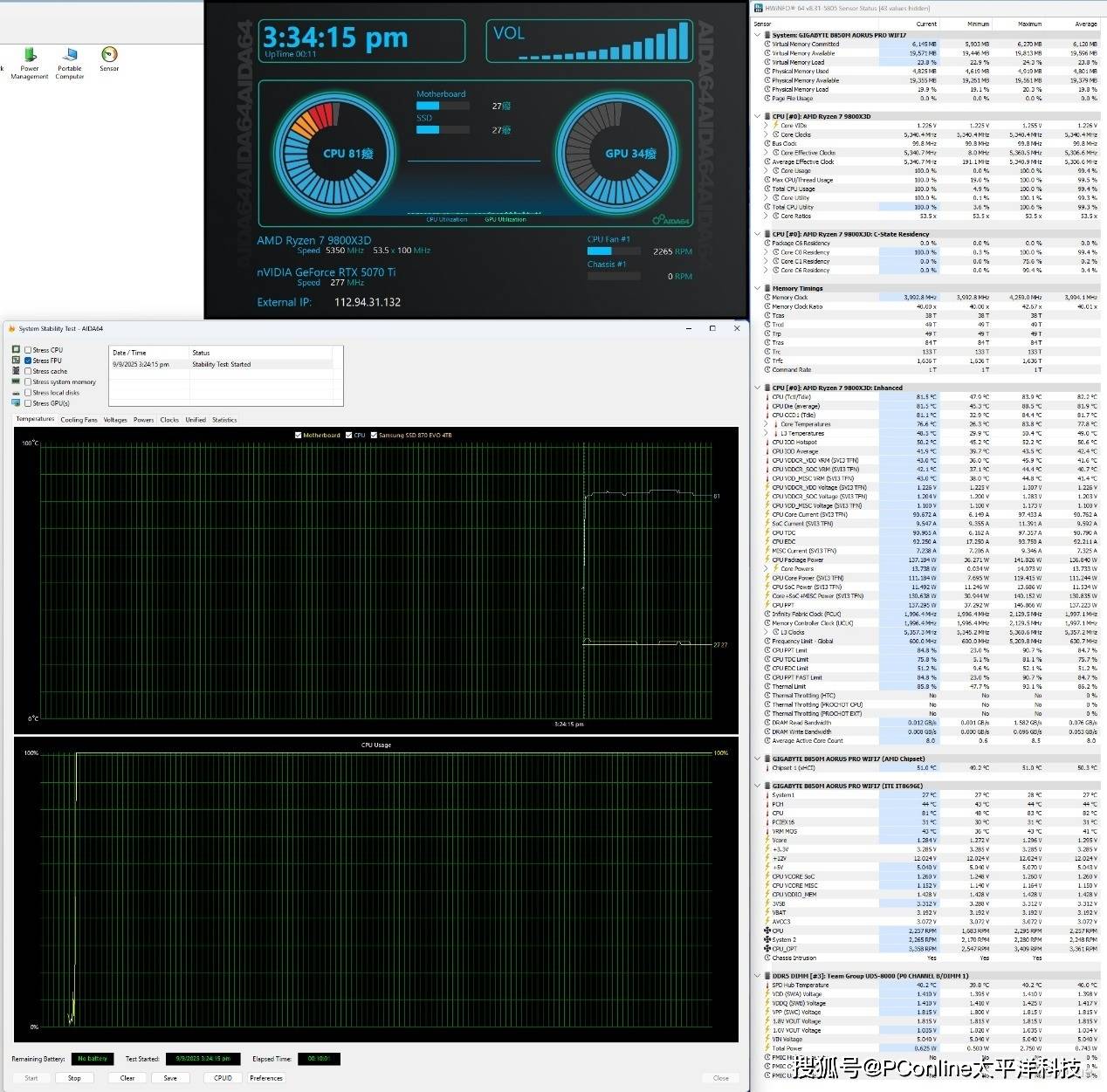

在手动超频以后,我们还是烤机10分钟,不得不说技嘉B850M电竞雕的潜力还是非常大的,此时我们的处理器温度仅有81.5度,功耗则为137 W,频率就更夸张了,全程都能稳定在5.35GHz,主板的VRM MOS温度与之前两次烤机也几乎没有差别,均为43度。

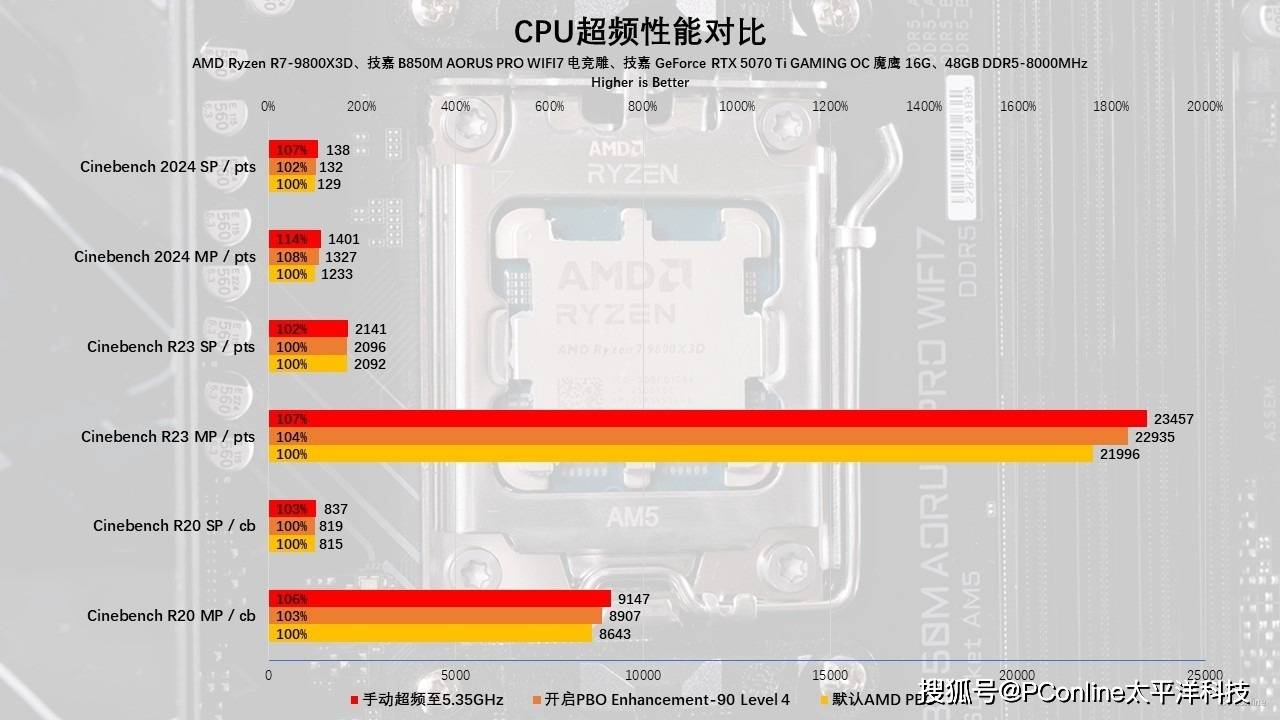

并且我们还在AMD PBO Auto、PBO Enhancement 90度 Level 4以及手动超频5.35GHz的情况下,分别测试了9800X3D的性能释放,实测结果如下:

毫无疑问,性能最强的自然是手动超频的部分,其性能释放对比PBO Auto单核最大能够领先7%,多核最大能够领先14%,而PBO Enhancement 90度 Level 4的表现也很优秀,实测单核也能够比PBO Auto提升2%,多核则能够做到8%的领先。普通玩家无脑开PBO Enhancement功能已经非常够用了,极客玩家则可以手动超频,解锁更强的性能释放,技嘉B850M电竞雕都能满足你们的需求。

评测总结

总的来说,技嘉B850M AORUS PRO WIFI7电竞雕主板在一众B850主板中应该称得上是绝对的佼佼者。外观颜值上,纯黑的电竞风搭配RGB的效果,不仅氛围感拉满,主板板载的HDMI 1.4接口,还能让玩家配置机箱内屏,进一步打造个性化装机。

硬件配置上,12+2+2共计16相供电哪怕是锐龙9 9950X处理器也能狂暴释放性能,80A供电晶体管和8层2盎司铜PCB的豪华配置,让它搭配高端处理器也不用担心稳定性问题。两个全速PCIe 5.0 M.2固态硬盘接口与PCIe 5.0×16显卡插槽,不仅能让用户享受到更极速的显卡与固态速度,还保证了在未来3-5年内,都能满足主流玩家的需求。

软件层面,技嘉也有自己的独门秘笈,例如CPU部分,配备了更加实用的PBO Enhancement功能,可以帮助用户轻松挖掘 CPU 的潜力,提升系统的性能。针对X3D处理器有专属的X3D Turbo Mode,进一步释放3D缓存的性能,针对DDR5内存也有DDR5自动超频以及高频宽功能。整体操作省心,小白玩家也能轻松上手,完美发挥锐龙9000处理器平台性能。

最后就是选购建议了,技嘉B850M AORUS PRO WIFI7电竞雕主板定价1499元,性价比还是非常突出的。并且购买技嘉主板的玩家只需扫码注册就能加送一年,总共四年时长质保,同价位竞品基本都是三年,更长的质保时间让你用得更放心。
